ISO 4762 (DIN 912)

Tornillo de Cabeza Cilíndrica con Hexágono Interior

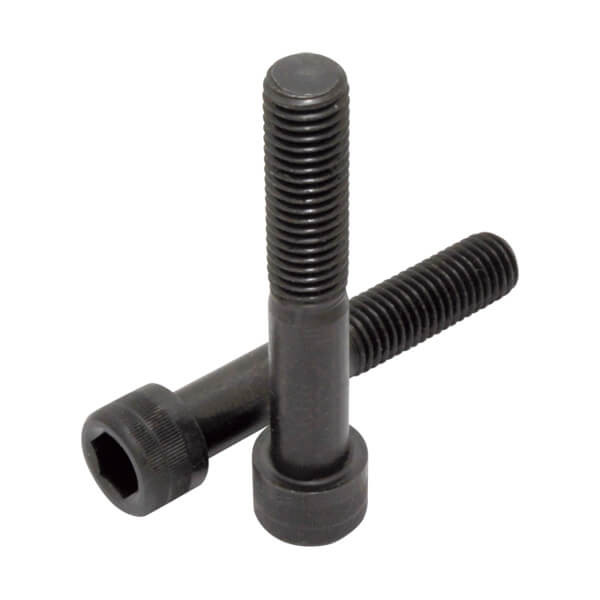

Tornillo de cabeza cilíndrica con hexágono interior
Acero aleado de alta resistencia
Calidad: 12.9
Normas ISO 898-1
Holo-Code: M5 - M36


Ref: ?
Ejemplo: Ref. = H912 - XX - XXX
D L
DIN 912
M6X20
Ref. = H912 - 6 - 20

D M2
(x0,40)
M2,5
(x0,45)
M3
(x0,50)
M4
(x0,70)
M5
(x0,80)
M6
(x1,00)
M8
(x1,25)
M10
(x1,50)
M12
(x1,75)

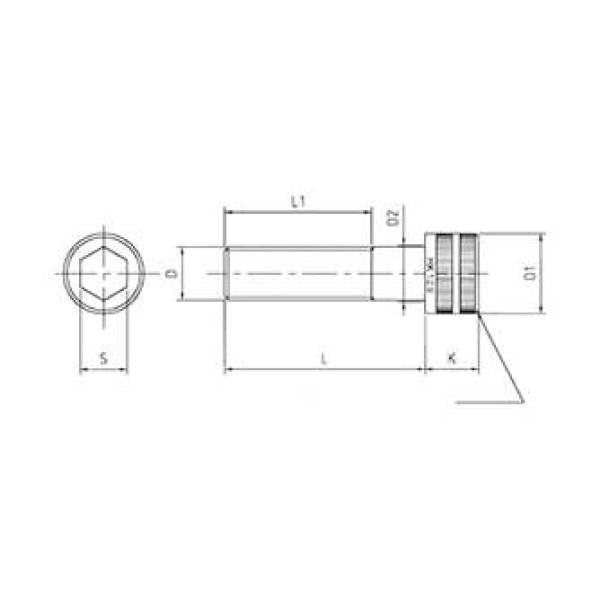

D1 (max.) 3,8 4,5 5,68 7,22 8,72 10,22 13,27 16,27 18,27
D2 (max.) 2,6 3,1 3,6 4,7 5,7 6,8 9,2 11,2 13,7
K (max.) 2 2,5 3 4 5 6 8 10 12
S nom. 1,5 2 2,5 3 4 5 6 8 10
L1* (min.) 16 17 18 20 22 24 28 32 36
Usable Section mm2 2,07 3,39 5,03 8,78 14,2 20,1 36,6 58 84,3
0,69 1,43 2,48 5,85 12,0 20,3 48,8 97,5 165
L 4 5 5 5 6 8 10 10 12
5 6 6 6 8 10 12 12 15
6 8 8 8 10 12 14 15 16
8 10 10 10 12 14 15 16 20
10 12 12 12 14 15 16 18 25
12 15 14 15 16 18 20 30
16 15 16 18 20 22 35
20 16 18 20 22 25 40
25 18 20 22 25 30 45
30 20 22 25 30 35 50
35 22 25 30 35 40 55
25 30 35 40 45 60
30 35 40 45 50 65
35 40 45 50 55 70
40 45 50 55 60 75
45 50 55 60 65 80
50 55 60 65 70 90
60 65 70 75 100
65 70 75 80 110
70 75 80 90 120
80 80 90 100 130
90 90 100 110 140
100 100 110 120 150
110 120 130 160
120 130 140 170
140 150 180
150 160 190
160 180 200
200 220
220 240
240 260
260 280
280 300
300

M14
(x2,00)
M16
(x2,00)
M20
(x2,50)
M24
(x3,00)
M27
(x3,00)
M30
(x3,50)
M36
(x4,00)
M42
(x4,50)
M48
(x5,00)
D
  21,33 24,33 30,33 36,39 40 45,39 54,46 63,46 72,46 D1 (max.)
  15,7 17,7 22,4 26,4 30,4 33,4 39,4 45,6 52,6 D2 (max.)
  14 16 20 24 27 30 36 42 48 K (max.)
  12 14 17 19 19 22 27 32 36 S nom.
  40 44 52 60 66 72 84 96 108 L1* (min.)
  115 157 245 353 459 561 817 1.120 1.470 Usable Section mm2
  265 413 825 1.425 2.008 2.775 4.875 7.536 11.545
  20 25 30 40 50 50 80 60 70 L
  25 30 35 45 60 60 90 65 80
  30 35 40 50 70 70 100 70 90
  35 40 45 55 80 80 110 80 100
  40 45 50 60 90 90 120 90 110
  45 50 55 65 100 100 130 100 120
  50 55 60 70 110 110 140 110 130
  55 60 65 75 120 120 150 120 140
  60 65 70 80 130 130 160 130 150
  65 70 75 90 140 140 170 140 160
  70 75 80 100 150 150 180 150 180
  75 80 90 110 160 160 200 160 200
  80 90 100 120 180 180 220 180 220
  85 100 110 130 200 200 240 200 240
  90 110 120 140 220 220 260 220 260
  100 120 130 150 240 240 280 240 280
110 130 140 160 260 260 300 260 300
  120 140 150 180 280 340 280 320
  150 160 200 300 360 300 340
  160 180 220 320 380 320 360
  180 200 240 340 400 340 380
  200 220 260 360 420 360 400
  210 240 280 380 440 380 420
  220 260 300 420 460 400 440
  230 280 320 480 420 460
  240 300 340 520 440 480
  250 320 360 540 460 500
  260 340 380 560 480
  280 400 580 500
  300 600
  320 640
  340 650
Par de apriete recomendado

Resistencia a la tracción 1220 N/mm2 min.
Dureza 39 HRC min.
Temperaturas de uso -29º a +204ºC
Alargamiento mínimo a la ruptura 8%
Cantidad en caja
x1   x25
x5   x50
x10   x100

Ref: ?
Ejemplo: Ref. = H912 - XX - XXX
D L
DIN 912
M6X20
Ref. = H912 - 6 - 20

* Los tornillos por encima de la línea azul estan totalmente roscados, por debajo de la línea diponen de rosca parcial según L1.
M42 y M48 bajo consulta.
