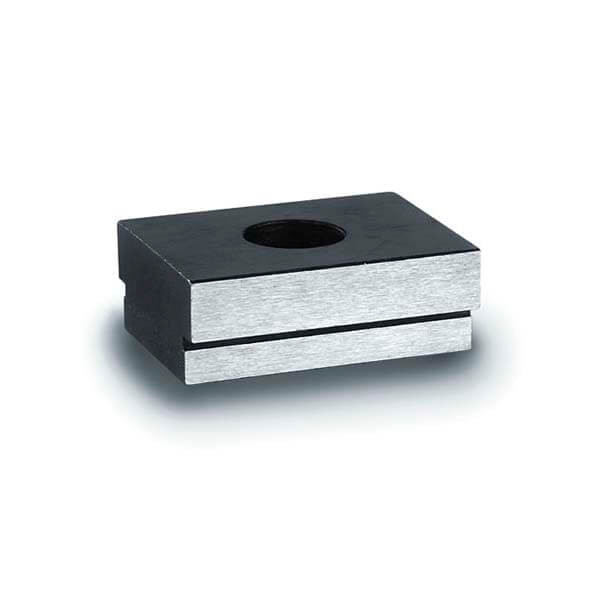

6322-2
Ref. | Mod. | B | 20 | H | L | DIN 84 / DIN 912 | g |
---|---|---|---|---|---|---|---|
63222-01 | 01 | 10 | 20 | 10 | 22 | M6x10 | 20 |
63222-02 | 02 | 12 | 20 | 10 | 22 | M6x10 | 25 |
63222-03 | 03 | 14 | 20 | 10 | 25 | M6x16 | 28 |
63222-04 | 04 | 16 | 20 | 10 | 25 | M6x16 | 30 |
63222-05 | 05 | 18 | 20 | 10 | 25 | M6x16 | 30 |
63222-06* | 06 | 20 | 20 | 10 | 22 | M6x16 | 34 |
63222-07 | 07 | 22 | 20 | 12 | 32 | M6x16 | 50 |
63222-08 | 08 | 24 | 20 | 12 | 32 | M6x16 | 55 |
63222-09 | 09 | 28 | 20 | 12 | 32 | M6x16 | 60 |
63222-10 | 10 | 36 | 20 | 12 | 32 | M6x16 | 75 |
Mod. = Modelo
B = Canal de la máquina (B)
20 = Canal del útil (20 mm.)

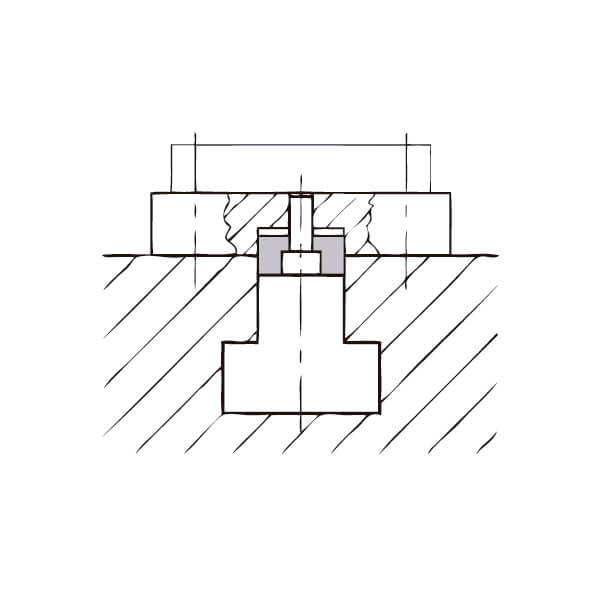

Cambiando los dados guía dos anchos, puede utilizar las mordazas y útiles en máquinas con medidas de canal diferentes.
Para útiles pesados recomendamos utilizar dados guía DIN 6323.
* Reemplazado por referencia 63221-06.
