DIN 6323

DIN 6323

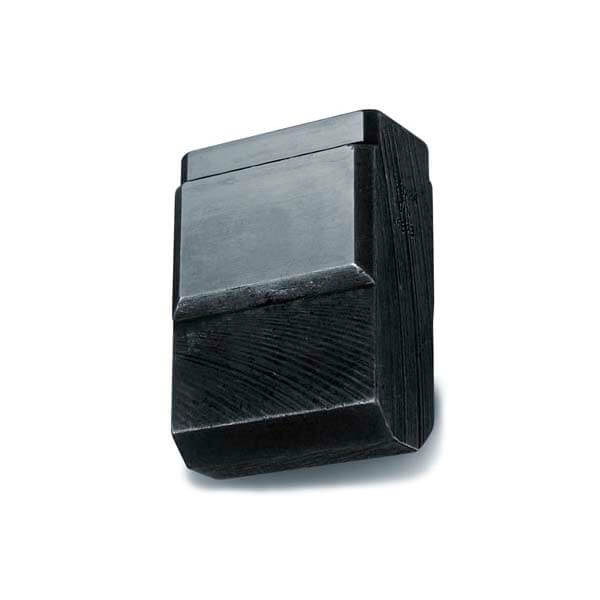

Dado guía libre
Acero cementado
Acabado: Rectificado

Categorías: , .

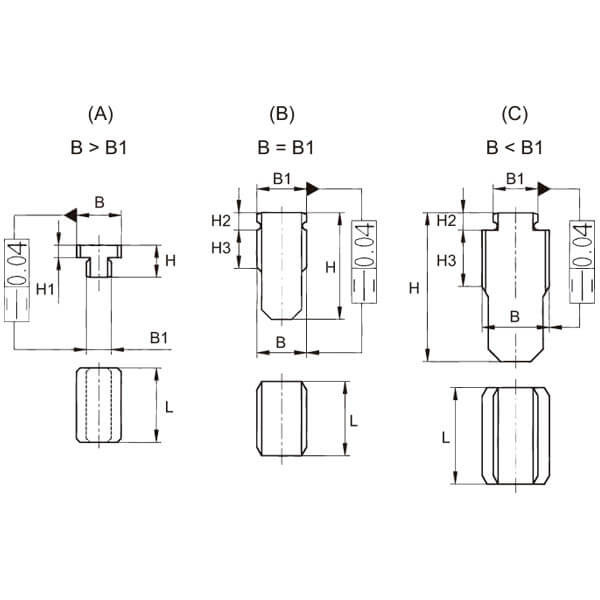

Ref. Mod. Form. Canal - Slot - Rainure - Ranhura B h6 Canal - Slot - Rainure - Ranhura B1 h6 H H1 H2 H3 L g
6323-01 01 A 12 10 12,0 3,6 - - 20 20
6323-02 02 B 12 12 28,6 - 5,5 9 20 45
6323-03 03 A 20 12 14,0 5,5 - - 32 50
6323-04 04 A 20 14 14,0 5,5 - - 32 55
6323-05 05 A 20 16 14,0 5,5 - - 32 60
6323-06 06 A 20 18 14,0 5,5 - - 32 65
6323-07 07 B 20 20 45,5 - 7 16 32 200
6323-08 08 C 20 22 50,5 - 7 18 40 290
6323-09 09 C 20 24 55,5 - 7 20 40 350
6323-10 10 C 20 28 61,5 - 7 24 40 460
6323-11 11 C 20 36 76,5 - 7 30 50 940

Mod. = Modelo
Canal - Slot - Rainure - Ranhura B1 = Canal de la máquina (B1)
Canal - Slot - Rainure - Ranhura B = Canal del útil (B)
Form. = Forma

Versión de dados guía recomendado para útliles pesados.
Sirven para la alineación y colocación rápida de diferentes útiles paralelamente a las ranuras de la mesa de la máquina.
Evitan la necesidad de utilizar comparador, disminuyendo el tiempo de preparación y aumentando la precisión.
