Bisagra 'Combi 30' FBICN-30

FBICN-30

Bisagra 'Combi 30'

Combi-charnière 30
Matériau: Polyamide renforcé de fibre de verre
Axe: Acier inoxydable
Couleur: Noire

Categorías: , .

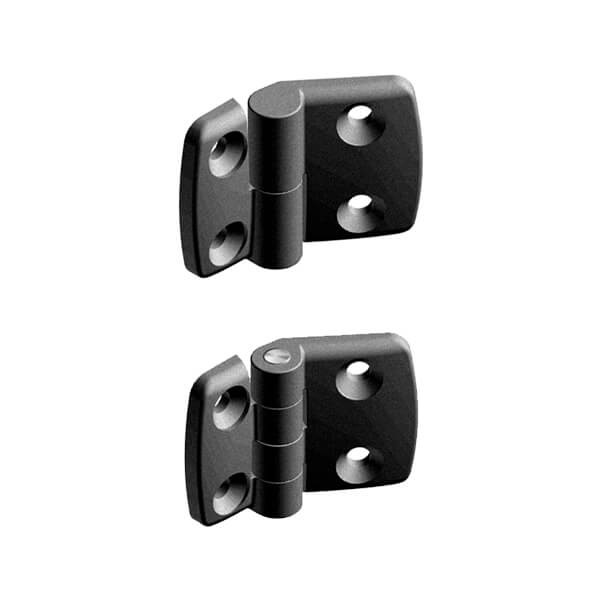

Izquierda/Desmontable
Left/Detachable
À gauche dégondable
Esquerda/Desmontável		 Derecha/Desmontable
Right/Detachable
À droite dégondable
Direita/Desmontável		 No desmontable
Non-detachable
Non-dégondable
Não desmontável

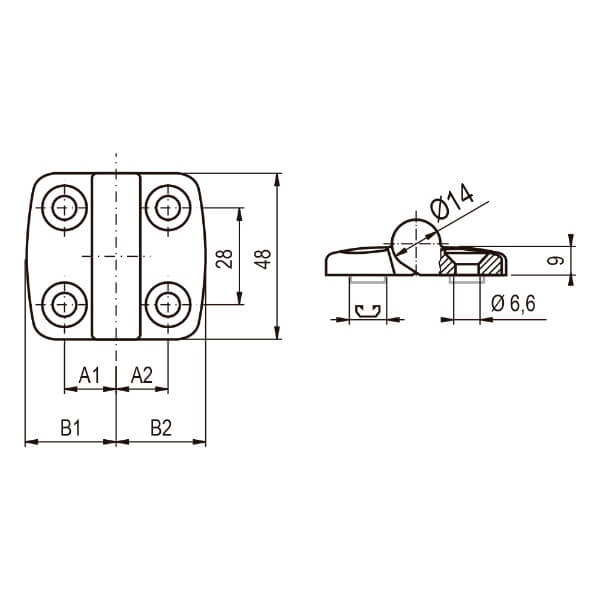

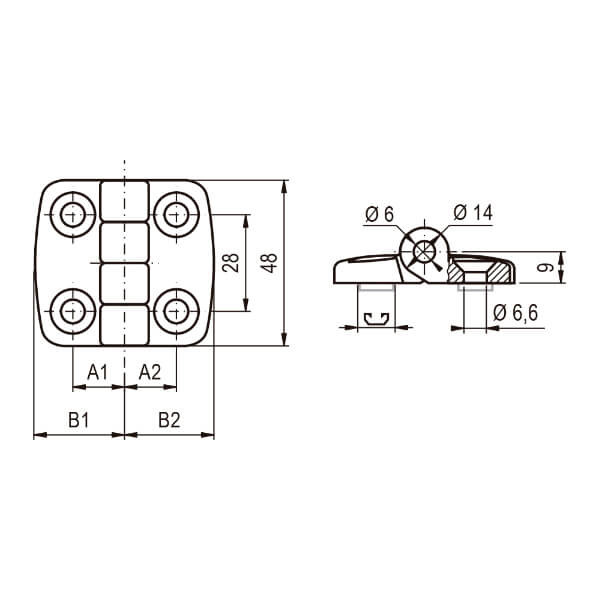

M Canal - Slot - Rainure - Ranhura A1 A2 B1 B2 Ref. FA
max. 		FR
max. 		g Ref. FA
max. 		FR
max. 		g Ref. FA
max. 		FR
max. 		g
30/30 - 17,5 17,5 29,5 29,5 FBICN-30-30I 500 750 34 FBICN-30-30D 500 750 34 FBICN-30-30F 400 700 36
30/30 6 17,5 17,5 29,5 29,5 FBICN-30-30I-6 500 750 34 FBICN-30-30D-6 500 750 34 FBICN-30-30F-6 400 700 36
30/30 8 17,5 17,5 29,5 29,5 FBICN-30-30I-8 500 750 34 FBICN-30-30D-8 500 750 34 FBICN-30-30F-8 400 700 36
30/25 - 17,5 15,0 29,5 26,0 FBICN-30-25I 450 750 33 FBICN-30-25D 450 750 33 FBICN-30-25F 400 500 34
30/35 - 17,5 20,0 29,5 36,0 FBICN-30-35I 400 750 36 FBICN-30-35D 400 700 36 FBICN-30-35F 400 700 37
30/40 - 17,5 22,5 29,5 38,5 FBICN-30-40I 350 800 38 FBICN-30-40D 350 800 38 FBICN-30-40F 450 750 39
30/45 - 17,5 25,0 29,5 43,5 FBICN-30-45I 350 800 40 FBICN-30-45D 350 800 40 FBICN-30-45F 450 750 41
30/50 - 17,5 27,5 29,5 48,5 FBICN-30-50I 350 800 41 FBICN-30-50D 350 800 41 FBICN-30-50F 425 800 43
30/60 - 17,5 32,5 29,5 57,5 FBICN-30-60I 240 800 45 FBICN-30-60D 240 800 45 FBICN-30-60F 200 850 46

Canal - Slot - Rainure - Ranhura Rainure
FA max. Charge axiale maximale (N)
FR max. Charge radiale maximale (N)

Sur demande autres couleurs, charnières avec ailerons pour fixation et charnières avec conductivité électrostatique.

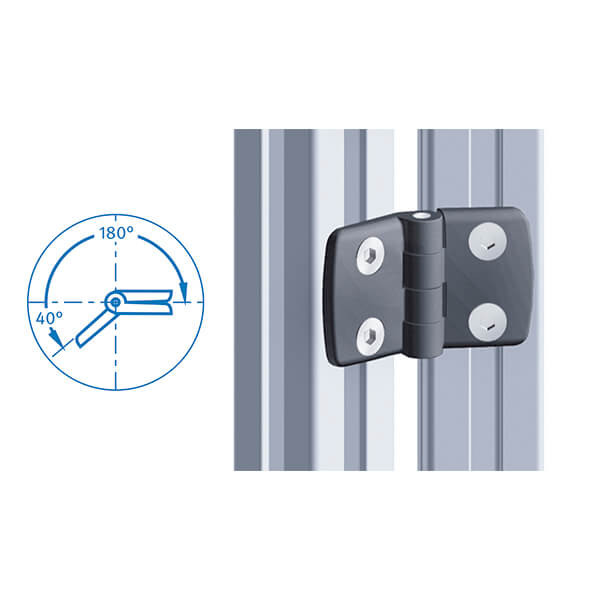

Charnières pour panneaux et profilés d’aluminium. L’assemblage se réalise de face avec des vis tête fraisée M6.
Vous pouvez afficher un exemple dans les images ci-dessus.
