ISO 8733

Parallel pins with internal thread

Parallel pins with internal thread
Material: 9SMnPb28K
Tolerance: m6
Hardness: 125 HV30 - 245 HV30

Categorias: Dowel Pins, Parallel Pins.

Óculos
Downloads

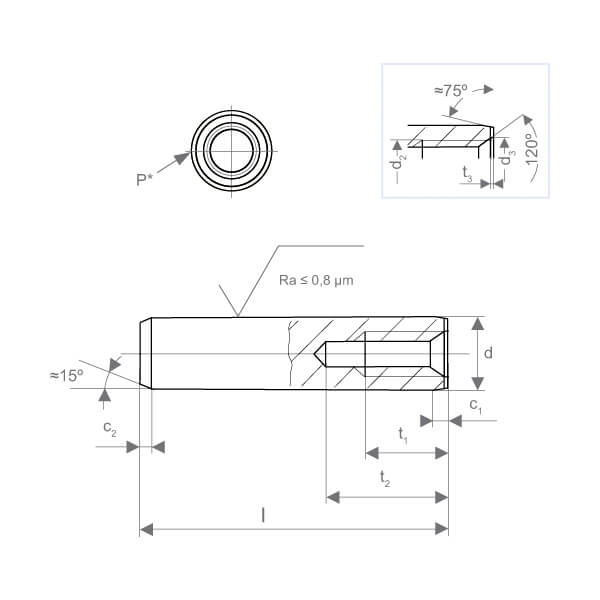

d	m6	6	8	10	12	16	20	25	30	40	50	m6	d
c₁	≈	0,8	1	1,2	1,6	2	2,5	3	4	5	6,3	≈	c₁
c₂	≈	1,2	1,6	2	2,5	3	3,5	4	5	6,3	8	≈	c₂
d₃		4,3	5,3	6,4	6,4	8,4	10,5	17	21	21	25		d₃
t₁		6	8	10	12	16	18	24	30	30	36		t₁
t₂	min	10	12	16	20	25	28	35	40	40	50	min	t₂
t₃		1	1,2	1,2	1,2	1,5	1,5	2	2	2,5	2,5		t₃
d₂		M4	M5	M6	M6	M8	M10	M16	M20	M20	M24		d₂
d₂		(x0,7)	(x0,8)	(x1)	(x1)	(x1,25)	(x1,5)	(x2)	(x2,5)	(x2,5)	(x3)		d₂
l		16	18	22	26	32	40	50	60	80	100	l
		18	20	24	28	35	45	55	65	85	120
		20	22	26	30	40	50	60	70	90	140
		22	24	28	32	45	55	65	75	95	160
		24	26	30	35	50	60	70	80	100	180
		26	28	32	40	55	65	75	85	120	200
		28	30	35	45	60	70	80	90	140
		30	32	40	50	65	75	85	95	160
		32	35	45	55	70	80	90	100	180
		35	40	50	60	75	85	95	120	200
		40	45	55	65	80	90	100	140
		45	50	60	70	85	95	120	160
		50	55	65	75	90	100	140	180
		55	60	70	80	95	120	160	200
		60	65	75	85	100	140	180
			70	80	90	120	160	200
			75	85	95	140	180
			80	90	100	160	200
				95	120
				100

Tolerance of the total length (I)

l	min.	max.		l	min.	max.		l	min.	max.		l	min.	max.		l	min.	max.		l	min.	max.
16	15,5	16,5		26	25,5	26,5		40	39,5	40,5		65	65,25	65,75		90	89,25	90,75		140	139,25	140,75
18	17,5	18,5		28	27,5	28,5		45	44,5	45,5		70	69,25	70,75		95	94,25	95,75		160	159,25	160,75
20	19,5	20,5		30	29,5	30,5		50	49,5	50,5		75	74,25	75,75		100	99,25	100,75		180	179,25	180,75
22	21,5	22,5		32	31,5	32,5		55	54,25	55,75		80	79,25	80,75		120	119,25	120,75		200	199,25	200,75
24	23,5	24,5		35	34,5	35,5		60	59,25	60,75		85	84,25	85,75

Ref: ?
Example:	Ref. =	D330	-	XX	-	XXX
				?		?
				d		l
ISO 8733
10x40
	Ref. =	D330	-	10	-	40

Item being searched is subject to a minimum order.

Baixar Ficha Técnica do Produto (0.18 MB)

Download do Catálogo Família (0.88 MB)

Catálogo de Download do Produto (42.10 MB)

Imagem Download Product (0.00 MB)

Download da Imagem 2D Produto (0.00 MB)
