2810
2810
Flat clamp, model Mini-Bulle
Flat clamp, model Mini-Bulle
Tempering steel
Surface: Black-oxided
| Ref. | Mod. |  |
B | C | h min. | H max. | H1 | L | X | F1 (kN) | F2 (kN) | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2810-01 | 01 | 12 | 18 | 1,8 | 2,5 | 13,5 | 11 | 52 | 5 | 5 | 0,6 | 300 |
| 2810-02 | 02 | 14 | 22 | 1,8 | 1,5 | 13,5 | 11 | 55 | 5 | 5,5 | 0,7 | 380 |
| 2810-03 | 03 | 16 | 25 | 2,5 | 2,5 | 17,0 | 15 | 68 | 6 | 8 | 0,9 | 700 |
| 2810-04 | 04 | 18 | 28 | 2,5 | 1,5 | 16,0 | 15 | 71 | 6 | 9 | 1 | 830 |
| 2810-05 | 05 | 22 | 35 | 3 | 4,5 | 21,5 | 20 | 89 | 9 | 16 | 1,9 | 1.740 |

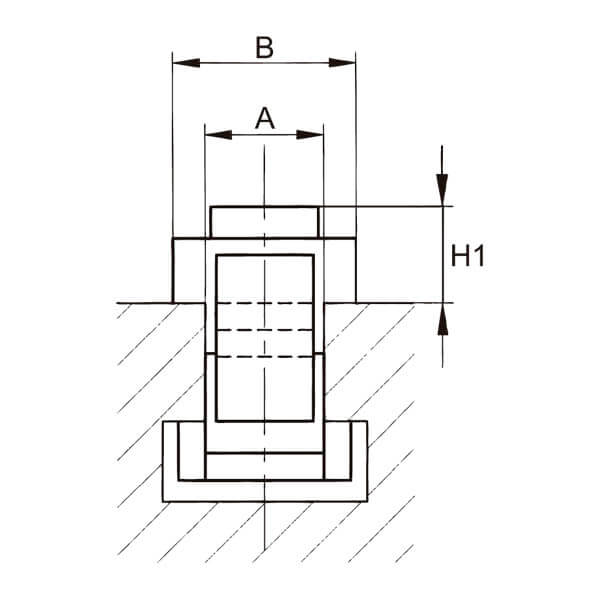

Slot
Mod. = Model

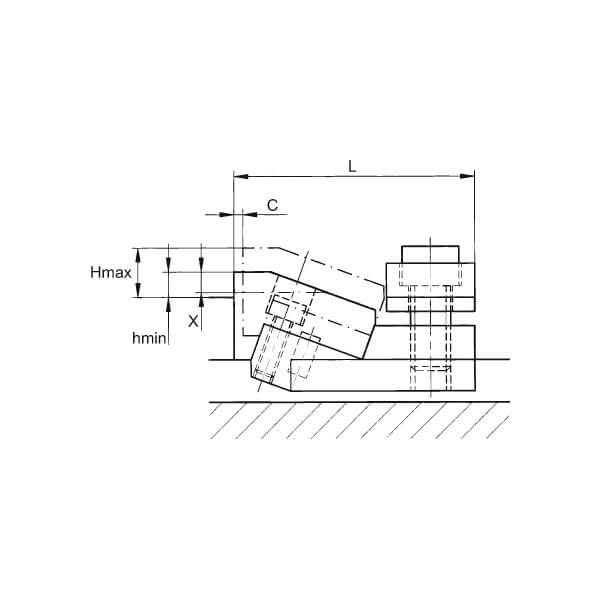

The grip strength is performed horizontally (F1) and vertically (F2) to the workbench.
Clamp numbers 2810 are supplied in pairs.
