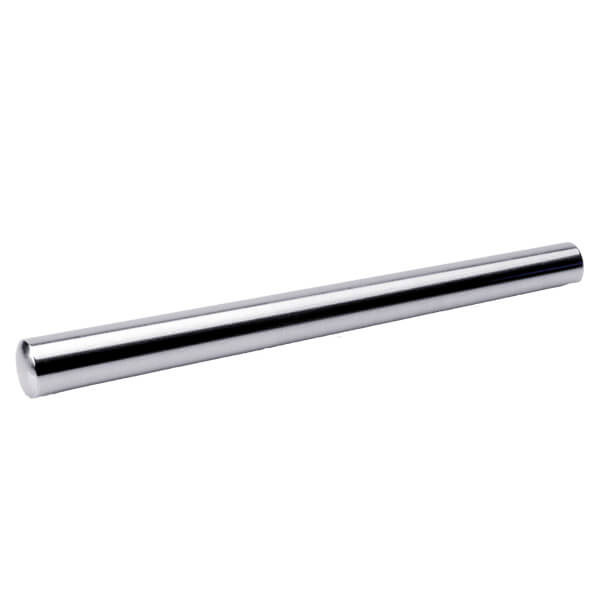

Pasador Cónico

Pasador cónico
Forma B (torneada)
Material: 9SMnPb28K

Categorías: , .

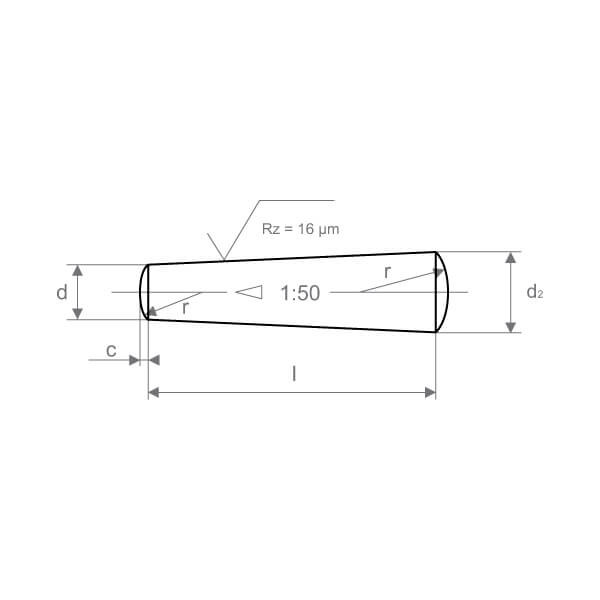

d h10 0,6 0,8 1 1,5 2 2,5 3 4 5 6 8 10 12 14 16 20 25 30 40 50 h10 d
c max. 0,1 0,12 0,15 0,23 0,3 0,4 0,45 0,6 0,75 0,9 1,2 1,5 1,8 2 2,5 3 4 4,5 6 7,5 max. c
r ≈ 0,6 0,8 1 1,5 2 2,5 3 4 5 6 8 10 12 16 16 20 25 32 40 50 ≈ r
l
js15 		04 06 08 • 06 • 06 • 06 • 06 • 06 • 10 • 10 • 20 • 28 • 30 36 • 36 • 40 55 60 70 80 l
js15
06 08 10 • 08 • 08 • 08 • 08 • 08 • 12 • 12 • 22 • 30 • 32 40 40 • 45 60 70 80 90
08 10 12 10 • 10 10 • 10 • 10 • 14 • 14 • 24 32 36 45 45 50 70 80 90 100
10 12 14 12 12 12 • 12 • 12 • 16 • 16 • 26 36 40 50 50 55 80 90 100 110
  14 16 14 14 14 14 • 14 • 18 • 18 28 40 45 55 55 60 90 100 110 120
    18 16 16 16 16 16 20 • 20 30 45 50 60 60 • 65 100 110 120 130
      18 18 18 18 18 • 22 • 22 32 50 55 • 65 • 65 70 110 120 130 140
      20 20 20 20 20 24 24 36 55 60 70 70 80 120 130 140 150
      • 22 • 22 • 22 • 22 • 22 • 26 • 26 40 60 • 65 80 80 90 130 140 150 165
      24 24 24 24 24 28 28 45 • 65 70 90 90 100 140 150 165 180
      • 26 • 26 • 26 • 26 • 26 • 30 • 30 50 70 80 100 100 110 150 165 180 200
      • 28 28 28 28 28 32 32 55 80 90 110 110 120 165 180 200 230
      • 30 • 30 • 30 • 30 • 30 36 36 60 90 100 120 120 130 180 200 230 260
        32 32 32 32 40 40 • 65 100 110 130 130 140 200 230 260
        36 36 36 36 45 45 70 110 120 140 140 150 230 260
        • 40 40 40 40 50 50 80 120 130 150 150 165 260
        • 45 • 45 45 45 55 55 90 130 140 165 165 180
        • 50 • 50 50 50 60 60 100 140 150   180 200
            • 55 55 • 65 • 65 110   165   200 230
            • 60 60 70 70 120       230
            • 65 • 65 • 80 80
            • 70 • 70 • 90 90
            • 80 • 80 • 100 • 100
            • 90 • 90   • 110
            • 100 • 100   • 120

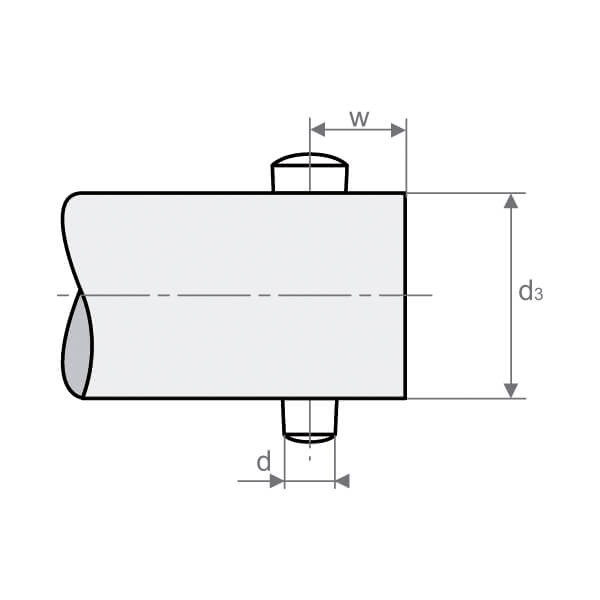

d 0,6 0,8 1 1,5 2 2,5 3 4 5 6 8 10 12 14 16 20
d3 > 1 2 3 4 5 6 - 8 11 17 23 30 38 45 50 75 75 110 160
≥ 2 3 4 5 6 8 - 11 17 23 30 38 45 50 75 110 110 160 *
w min. 2 2,5 3 3,5 4 4,5 - 5 6 7,5 9 10 11 11,5 13 15 15 18 -

¿Cómo calcular d2?
d2 = d + x ( x = l / 50 )

Ejemplo: (d)12 x (l)100
x = (100/50) = 2
d2 = 12 + 2 = 14
d2 = 14


Ref: ?
Ejemplo: Ref. = D10 - XX - XXX
↑ ↑
d l
DIN 1/B
10x40
Ref. = D10 - 10 - 40

Las longitudes en negrita son las más utilizadas.
Otras medidas bajo consulta.
• Medidas fuera de norma DIN.
