DIN 7977

Pasador Cónico con Espiga Roscada

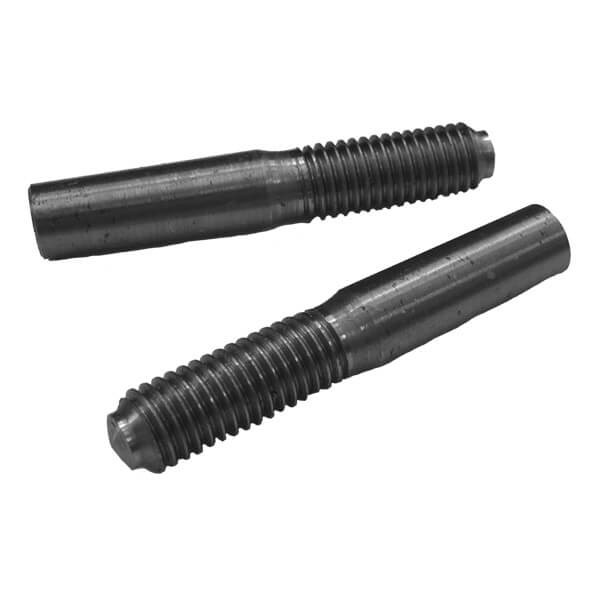

Pasador cónico con espiga roscada
Material: 9SMnPb28K

Categorías: Pasadores, Pasadores Cónicos.

Especificaciones
Descargas

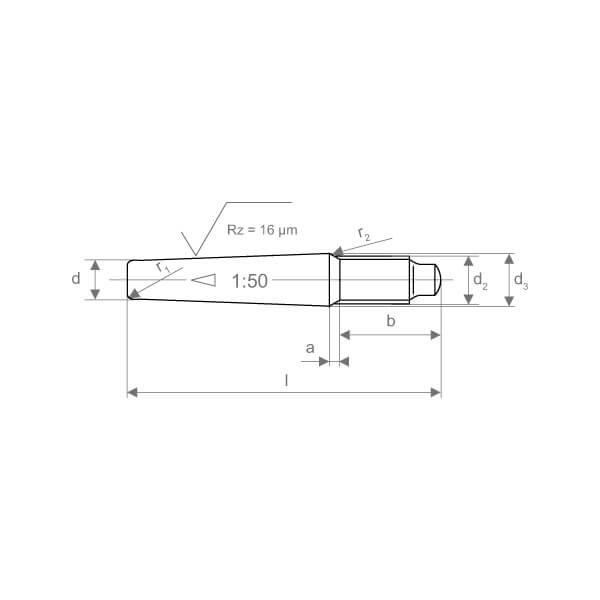

d	h10	5	6	8	10	12	14	16	20	25	30	40	50	h10	d
b	+ 2 P 0	14	18	22	24	27	30	35	35	40	46	58	70	+ 2 P 0	b
a	max.	2,4	3	4	4,5	5,3	6	6	6	7,5	9	10,5	12	max.	a
d₂		M5	M6	M8	M10	M12	M12	M16	M16	M20	M24	M30	M36		d₂
r₁	≈	0,3	0,4	0,4	0,5	0,6	0,6	0,8	0,8	1	1	1,2	1,6	≈	r₁
r₂	≈	0,6	0,6	0,6	1	1	1	1,6	1,6	1,6	2,5	2,5	4	≈	r₂
l js15		40	• 40	• 45	• 50	• 75	• 75	• 85	• 100	140	160	190	220	l js15
		45	45	• 50	• 55	85	85	100	120	160	190	220	250
		50	50	55	• 60	100	100	120	140	190	220	250	280
			55	60	65	120	120	140	160	220	250	280	320
			60	65	• 70	140	140	160	190	250	280	320	360
			• 65	• 70	75
			• 70	75	85
			• 75	85	100
				100

¿Cómo calcular d₃?
d₃ ≈ d + x ( x = l - a - b / 50 )

Ejemplo: (d)12 x (l)100
x = 100 - 5,3 - 27 / 50 = 1,354
d₃ ≈ 12 + 1,354 = 13,354
d₃ ≈ 13,534

Ref: ?
Ejemplo:	Ref. =	D770	-	XX	-	XXX
				↑		↑
				d		l
DIN 7977
10x100
	Ref. =	D770	-	10	-	100

Las longitudes en negrita son las más utilizadas.
Otras medidas bajo consulta.
• Medidas fuera de norma DIN.
