DIN 1473

DIN 1473

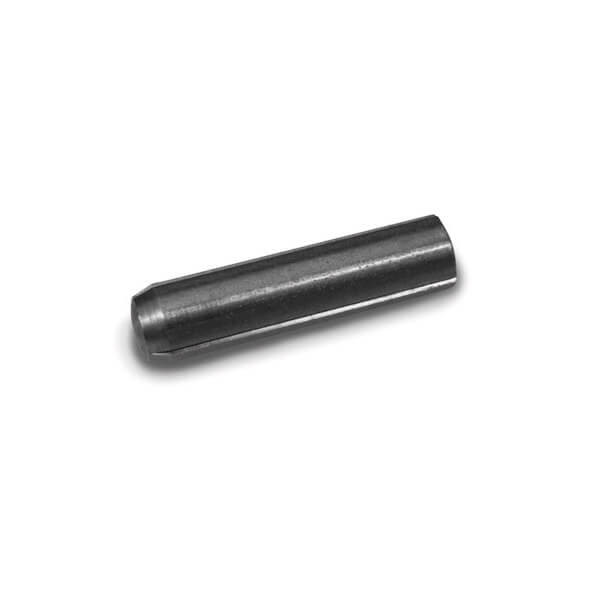

Pasador Cilíndrico Estriado

Pasador cilíndrico estriado
Material: 9SMnPb28K

Categorías: , .

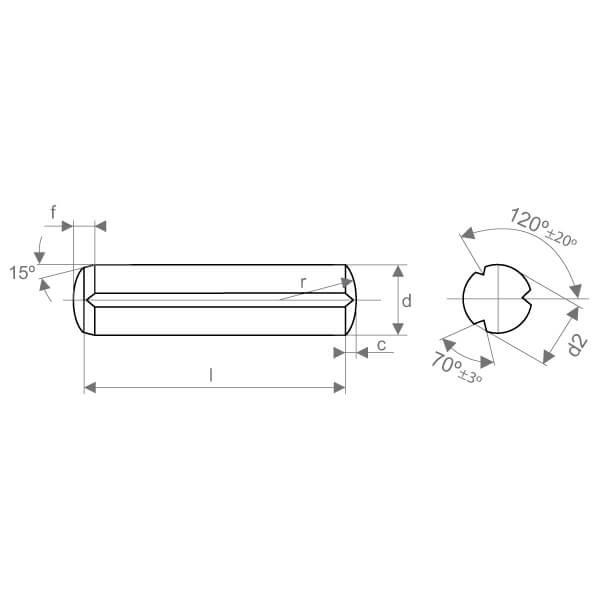

d M 0,8 1 1,2 1,5 2 2,5 3 4 5 6 8 10 12 * 13 14 16 20 25 M d
tol. h9 h11 tol.
d2 tol. +0,05
0 		± 0,05 ± 0,1 tol. d2
c ≈ 0,1 0,12 0,16 0,2 0,25 0,3 0,4 0,5 0,6 0,8 1 1,2 1,6 * 1,6 2 2,5 3 ≈ c
f ≈ 0,55 0,57 0,6 0,8 0,9 1,2 1,3 1,8 2 2,5 2,8 3,5 3,7 3,8 4 4,3 5,2 6 ≈ f
r ≈ d ≈ r
l
js15 		• 03 • 03 04 04 04 • 04 • 04 06 • 06 • 08 12 • 14 16 • 20 20 25 30 30 l
js15
04 04 05 05 05 • 05 • 05 08 08 10 • 14 16 • 18 • 22 • 22 • 26 • 32 • 32
05 05 06 06 06 06 06 10 10 12 16 • 18 20 • 24 • 24 • 28 35 35
06 06 08 08 08 08 08 12 12 • 14 • 18 20 • 22 • 25 25 30 •36 •36
08 08 10 10 10 10 10 • 14 • 14 16 20 • 22 • 24 • 26 • 26 • 32 40 40
• 10 10 12 12 12 12 12 16 16 • 18 • 22 • 24 25 • 28 • 28 35 45 45
      • 14 • 14 • 14 • 14 • 18 • 18 20 • 24 25 • 26 • 30 30 •36 50 50
      16 16 16 16 20 20 • 22 25 • 26 • 28 • 32 • 32 40 55 55
      • 18 • 18 • 18 • 18 • 22 • 22 • 24 • 26 • 28 30 • 35 35 45 60 60
      20 20 20 20 • 24 • 24 25 • 28 30 • 32 •36 •36 50 65 65
        • 22 • 22 • 22 25 25 • 26 30 • 32 35 • 40 40 55 70 70
        • 24 • 24 • 24 • 26 • 26 • 28 • 32 35 •36 • 45 45 60 75 75
        25 25 25 • 28 • 28 30 35 •36 40 • 50 50 65 80 80
        • 26 • 26 • 26 30 30 • 32 •36 40 45 • 55 55 70 90 90
        • 28 • 28 • 28 • 32 • 32 35 40 45 50 • 60 60 75 100 100
        30 30 30 35 35 •36 45 50 55 • 65 65 80 110 110
            • 32 •36 •36 40 50 55 60 • 70 70 90 120 120
            35 40 40 45 55 60 65 • 75 75 100
            •36 45 45 50 60 65 70 • 80 80 110
            40 50 50 55 65 70 75 • 90 90 120
              55 55 60 70 75 80 • 100 100
              60 60 65 75 80 90 • 110 110
                  70 80 90 100 • 120 120
                  75 90 100 110
                  80 100 110 120
                      120

Ref: ?
Ejemplo: Ref. = K730 - XX - XXX
↑ ↑
d l
DIN 1473
8x40
Ref. = K730 - 8 - 40

Las longitudes en negrita son las más utilizadas.
Otras medidas bajo consulta.
• Longitudes fuera de norma DIN.
* Diámetro fuera de norma DIN. Medidas a elección del fabricante
