DIN 1472

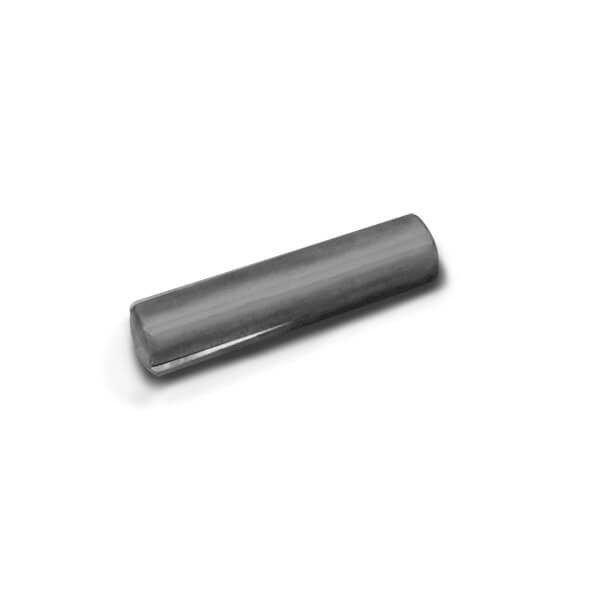

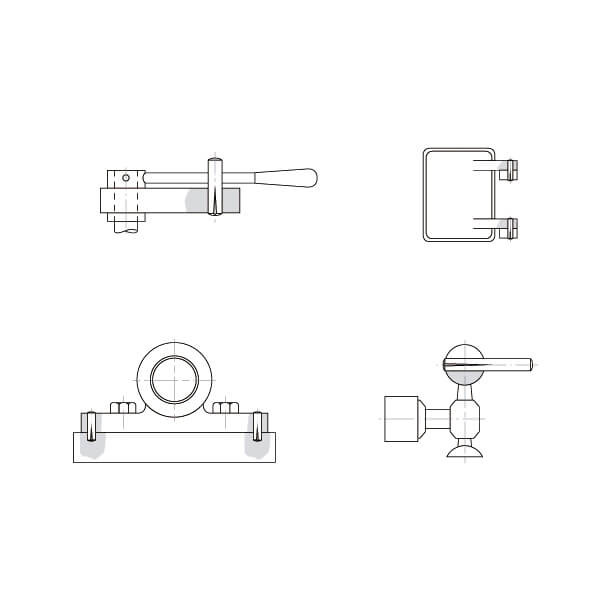

Pasador ajustado estriado
Material: 9SMnPb28K

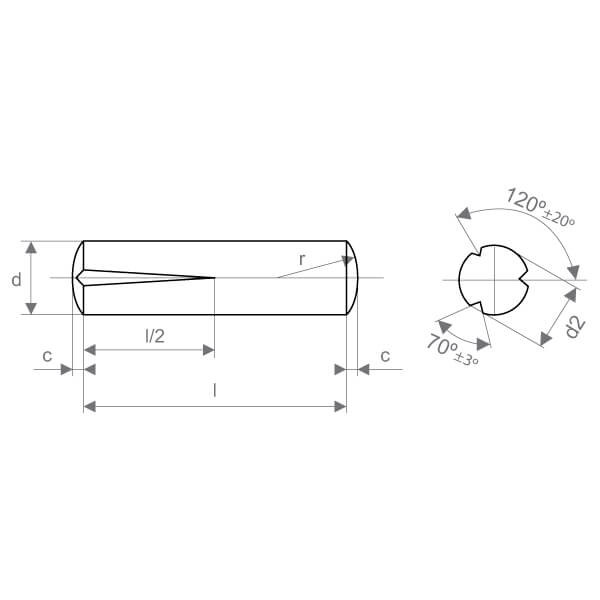

d M * 0,8 * 1 * 1,2 1,5 2 2,5 3 4 5 6 8 10 12 * 13 14 16 20 25 M d
tol. * * * h9 h11 tol.
d2 tol. +0,05
0
± 0,05 ± 0,1 tol. d2
c * * * 0,2 0,25 0,3 0,4 0,5 0,6 0,8 1 1,2 1,6 * 1,6 2 2,5 3 c
r d r
l
js15
04 04 04 04 04 04 04 08 08 10 12 14 18 20 25 30 30 30 l
js15
06 06 06 06 06 06 06 10 10 12 14 16 20 22 26 32 32 32
08 08 08 08 08 08 08 12 12 14 16 18 22 24 28 35 35 35
10 10 10 10 10 10 10 14 14 16 18 20 24 25 30 36 36 36
12 12 12 12 12 12 12 16 16 18 20 22 25 26 32 40 40 40
  14 14 14 14 14 14 18 18 20 22 24 26 28 35 45 45 45
  16 16 16 16 16 16 20 20 22 24 25 28 30 36 50 50 50
  18 18 18 18 18 18 22 22 24 25 26 30 32 40 55 55 55
  20 20 20 20 20 20 24 24 25 26 28 32 35 45 60 60 60
        22 22 22 25 25 26 28 30 35 36 50 65 65 65
        24 24 24 26 26 28 30 32 36 40 55 70 70 70
        25 25 25 28 28 30 32 35 40 45 60 75 75 75
        26 26 26 30 30 32 35 36 45 50 65 80 80 80
        28 28 28 32 32 35 36 40 50 55 70 90 90 90
        30 30 30 35 35 36 40 45 55 60 75 100 100 100
            32 36 36 40 45 50 60 65 80 110 110 110
            35 40 40 45 50 55 65 70 90 120 120 120
            36 45 45 50 55 60 70 75 100 140 140 140
            40 50 50 55 60 65 75 80 110 160 160 160
              55 55 60 65 70 80 90 120 180 180 180
              60 60 65 70 75 90 100 140
                  70 75 80 100 110 160
                  75 80 90 110 120 180
                  80 90 100 120 140
                    100 110 140 160
                      120 160 180
                      140 180
                      160

Ref: ?
Ejemplo: Ref. = K720 - XX - XXX
d l
DIN 1472
8x40
Ref. = K720 - 8 - 40

Las longitudes en negrita son las más utilizadas.
Otras medidas bajo consulta.
Longitudes fuera de norma DIN.
* Diámetro fuera de norma DIN. Medidas a elección del fabricante.
