DIN 1469

DIN 1469

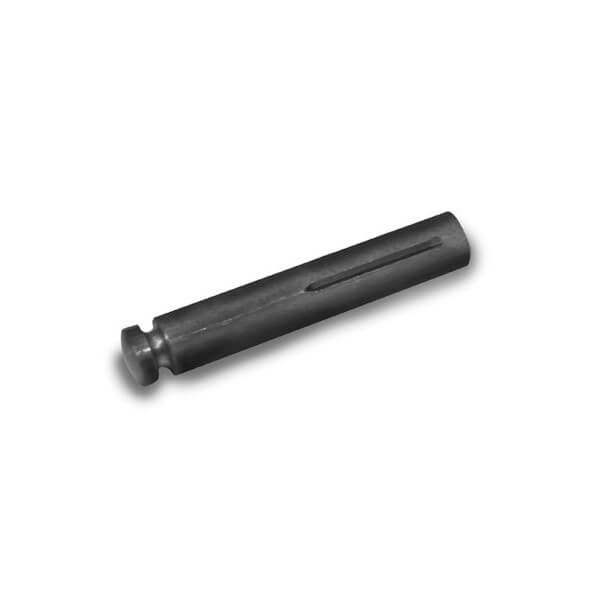

Pasador ajustado estriado con cuello
Material: 9SMnPb28K

Categorías: , .
d M 2 2,5 3 4 5 6 8 10 12 * 13 14 16 20 25 M d
tol. h9 h11 tol.
l
js15 		06 06 06 08 08 08 12 16 16 • 20 20 30 30 30 l
js15
08 08 08 10 10 10 14 18 18 • 22 22 32 32 32
10 10 10 12 12 12 16 20 20 • 24 24 35 35 35
12 12 12 14 14 14 18 22 22 • 25 25 36 36 36
14 14 14 16 16 16 20 24 24 • 26 26 40 40 40
16 16 16 18 18 18 22 25 25 • 28 28 45 45 45
18 18 18 20 20 20 24 26 26 • 30 30 50 50 50
20 20 20 22 22 22 25 28 28 • 32 32 55 55 55
22 22 22 24 24 24 26 30 30 • 35 35 60 60 60
24 24 24 25 25 25 28 32 32 • 36 36 65 65 65
25 25 25 26 26 26 30 35 35 • 40 40 70 70 70
26 26 26 28 28 28 32 36 36 • 45 45 75 75 75
28 28 28 30 30 30 35 40 40 • 50 50 80 80 80
30 30 30 32 32 32 36 45 45 • 55 55 90 90 90
    32 35 35 35 40 50 50 • 60 60 100 100 100
    35 36 36 36 45 55 55 • 65 65 110 110 110
    36 40 40 40 50 60 60 • 70 70 120 120 120
    40 45 45 45 55 65 65 • 75 75 140 140 140
      50 50 50 60 70 70 • 80 80 160 160 160
      55 55 55 65 75 75 • 90 90
      60 60 60 70 80 80 • 100 100
          65 75 90 90 • 110 110
          70 80 100 100 • 120 120
          75 90 110 110 • 140 140
          80 100 120 120 • 160 160
              140 140
              160 160

Las longitudes en negrita son las más utilizadas.
Artículo bajo consulta sujeto a cantidades mínimas.
• Longitudes fuera de norma DIN.
* Diámetro fuera de norma DIN. Medidas a elección del fabricante.

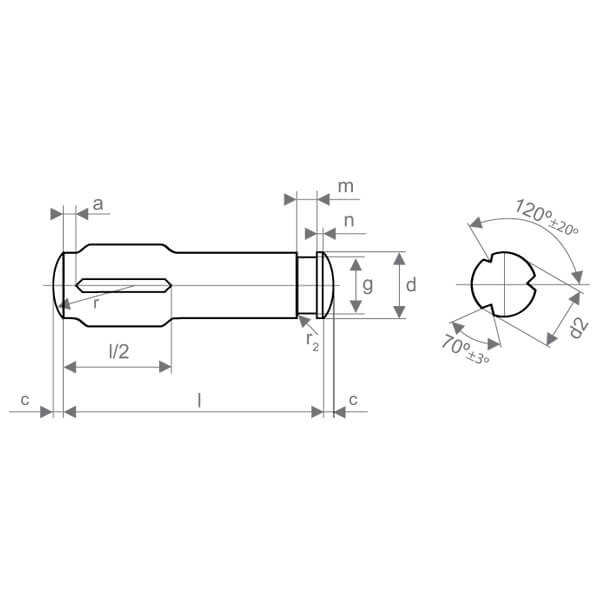

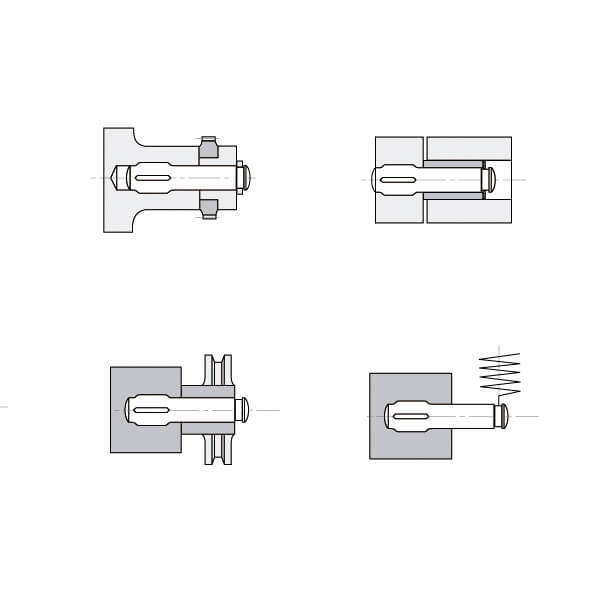

d M 2 2,5 3 4 5 6 8 10 12 * 13 14 16 20 25 M d
tol. h9 h11 tol.
d2 tol. + 0,05
0 		± 0,05 ± 0,1 tol. d2
a +1
0		 0,7 1 1 1,5 1,5 2 2 2,5 2,25 * 2,5 2,5 3 3 +1
0		 a
c ≈ 0,25 0,3 0,4 0,5 0,6 0,8 1 1,2 1,6 * 1,6 2 2,5 3 ≈ c
r ≈ d ≈ r
Forma A g h11 - - 2,8 3,8 4,8 5,7 7,6 9,6 11,5 12,4 13,4 15,2 19 23,9 h11 g Forma A
m H13 - - 0,5 0,5 0,7 0,8 0,9 1,1 1,1 1,1 1,1 1,1 1,3 1,3 H13 m
n - - 1 1,4 1,6 1,6 2 2,6 3 3 3 4 5 6 n
Forma B g h11 1,5 1,9 2,3 3,2 4 5 7 9 10 12 12 15 19 24 h11 g Forma B
m   0,44 0,54 0,64 0,64 0,74 0,74 0,94 1,15 1,25 1,35 1,35 1,55 1,8 2,05   m
tol. + 0,02
0 		+ 0,03
0		 + 0,06
0		 tol.
n   0,8 0,8 1 1,4 1,6 1,6 2 2,6 3 3 3 4 5 6   n
Forma C g 1 1,2 1,5 2,4 2,8 3,8 5 6,8 8,2 9 9,6 11 14 18 g Forma C
m ±1/2lT14 0,8 0,8 1 1,4 1,6 1,6 2 2,6 3 3 3 4 5 6 ±1/2lT14 m
n 0,8 0,8 1 1,4 1,6 1,6 2 2,6 3 3 3 4 5 6 n
r2   0,4 0,4 0,5 0,7 0,8 0,8 1 1,3 1,5 1,5 1,5 2 2,5 3   r2

Ref: ?
Ejemplo: Ref. = K690 - XX - XXX
↑ ↑
d l
DIN 1469
8x40
Ref. = K690 - 8 - 40

Preferiblemente se suministrará DIN 1469 en forma C. Si se requiere una forma concreta (A/B/C), se deberá especificar en la consulta o pedido.
