E1290
E1290

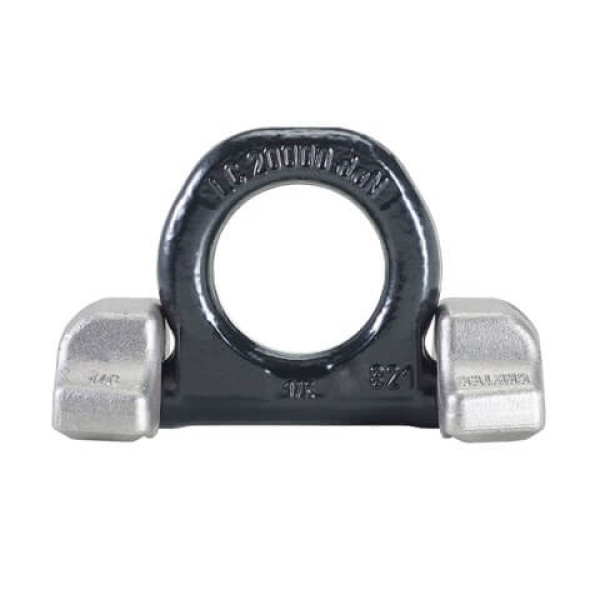

Estribo de anclaje para soldar a base doble
Grado 100
Coeficiente de seguridad = 2

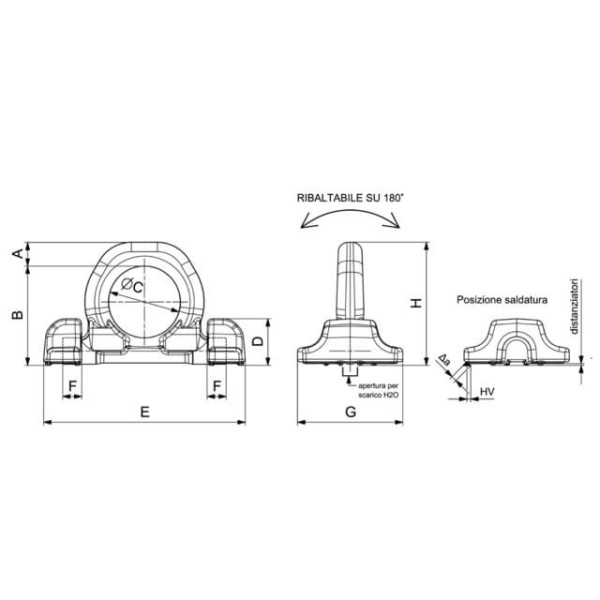

| Ref. | Alcance LC | A | B | C | D | E | F | G | H | Espesor soldadura | Kg | daN | HV + Δa |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E1290-8000 | 8.000 | 14 | 65 | 48 | 29 | 134 | 114 | 60 | 79 | HV 4+3 | 0,73 |
| E1290-13400 | 13.400 | 20 | 83 | 60 | 39 | 169 | 16 | 88 | 103 | HV 5,5+3 | 1,8 |
| E1290-20000 | 20.000 | 22 | 96 | 65 | 48 | 196 | 19,5 | 98 | 118 | HV 6+4 | 3 |
| E1290-32000 | 32.000 | 31 | 126 | 90 | 55 | 264 | 29 | 127 | 155 | HV 8,5 +4 | 5,75 |
CMU Carga máxima de utilización
T Tonelada
2:1 Coeficiente de seguridad 2:1
