E1300
E1300

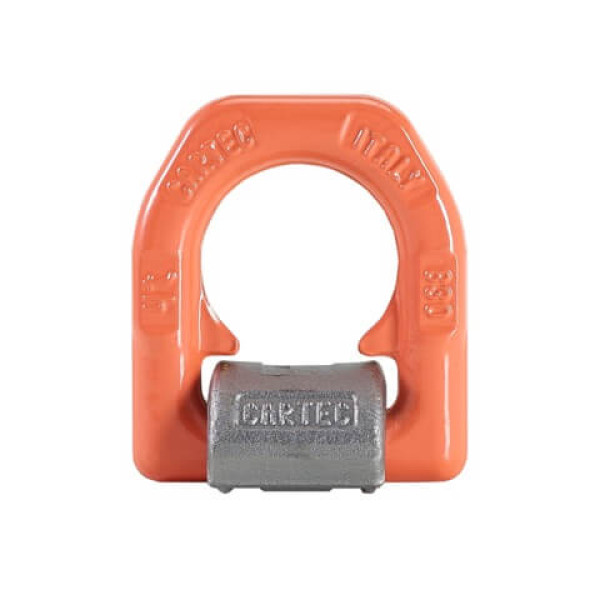

Estribo de elevación para soldar
Grado 100
Coeficiente de seguridad = 4

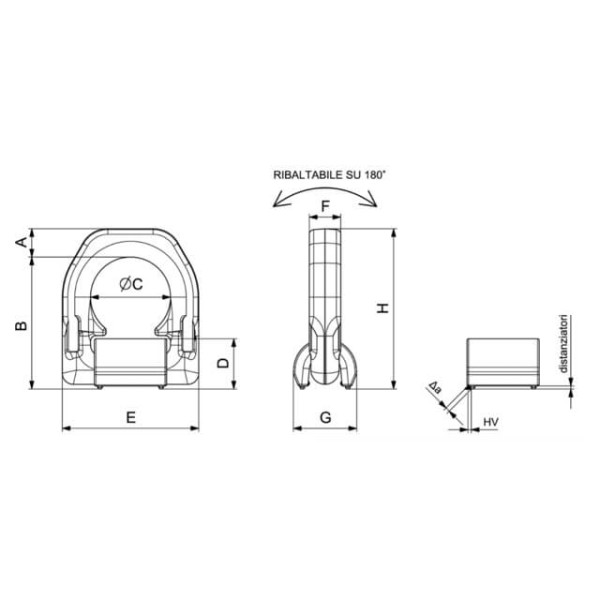

| Ref. con muelle | Ref. sin muelle | CMU | A | B | C | D | E | F | G | H | Espesor soldadura | Kg | 4:1 | HV + Δa |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E1300-1,5 | E1310-1,5 | 1,5 T | 14 | 65 | 38 | 25 | 66 | 16 | 31 | 79 | HV 5+3 | 0,39 |
| E1300-2,5 | E1310-2,5 | 2,5 T | 16 | 75 | 45 | 27 | 77 | 18 | 34,5 | 91 | HV 7+3 | 0,59 |
| E1300-4 | E1310-4 | 4 T | 18 | 84 | 51 | 32 | 87 | 20 | 40 | 102 | HV 8+3 | 0,87 |
| E1300-6,7 | E1310-6,7 | 6,7 T | 24 | 117 | 67,3 | 44 | 115 | 26 | 58,5 | 141 | HV 12+4 | 2,23 |
| E1300-10 | E1310-10 | 10 T | 31 | 126 | 67 | 55 | 129 | 28,5 | 70,5 | 157 | HV 16+4 | 3,33 |
| E1300-16 | E1310-16 | 16 T | 45 | 174 | 100 | 69 | 190 | 42 | 87 | 219 | HV 25+6 | 9,28 |
CMU Carga máxima de utilización
T Tonelada
4:1 Coeficiente de seguridad 4:1
