E6070
E6070

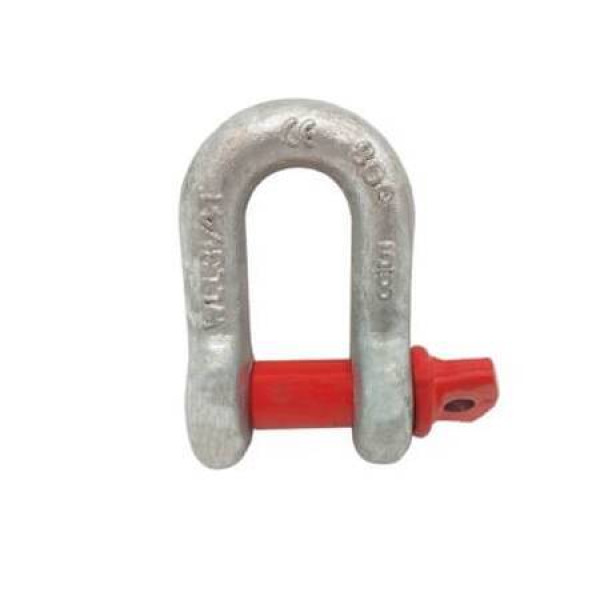

Grillete recto alta resistencia con perno torculado
Acero alta resistencia

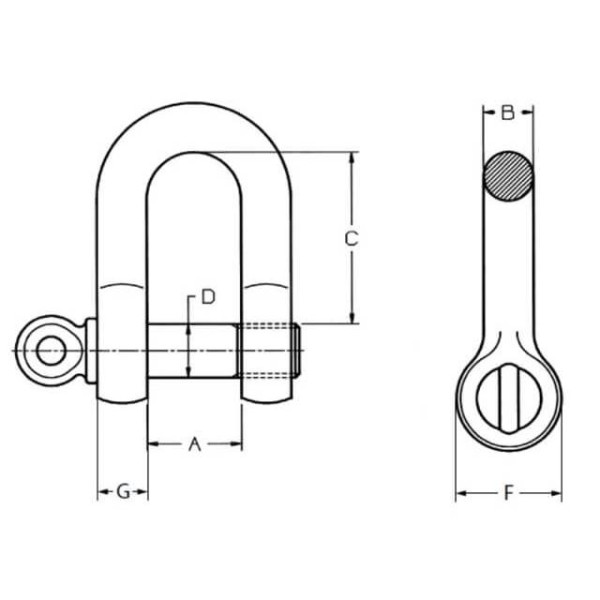

| Ref. | CST | M | A | B | C | D | F | G | Kg |
|---|---|---|---|---|---|---|---|---|---|
| E6070-0,33 | 0,33 T | 3/16" | 9,5 | 5 | 19 | 6 | 15 | 6 | 0,02 |
| E6070-0,5 | 0,5 T | 1/4" | 11,9 | 6,4 | 22,4 | 7,9 | 16 | 6 | 0,05 |
| E6070-0,75 | 0,75 T | 5/16" | 13,5 | 7,9 | 26,2 | 9,7 | 19 | 8 | 0,07 |
| E6070-1 | 1 T | 3/8" | 16,8 | 9,7 | 31,8 | 11,2 | 23 | 10 | 0,12 |
| E6070-1,5 | 1,5 T | 7/16" | 19,1 | 11,2 | 36,6 | 12,7 | 27 | 11 | 0,19 |
| E6070-2 | 2 T | 1/2" | 20,6 | 12,7 | 41,4 | 16 | 30 | 13 | 0,26 |
| E6070-3,25 | 3,25 T | 5/8" | 26,9 | 16 | 50,8 | 19,1 | 39 | 16 | 0,56 |
| E6070-4,75 | 4,75 T | 3/4" | 31,8 | 19,1 | 60,5 | 22,4 | 47 | 19 | 1,19 |
| E6070-6,5 | 6,5 T | 7/8" | 36,6 | 22,4 | 71,3 | 25,4 | 54 | 22 | 1,43 |
| E6070-8,5 | 8,5 T | 1" | 42,9 | 25,4 | 81 | 28,7 | 60 | 25 | 2,15 |
| E6070-9,5 | 9,5 T | 1 1/8" | 46 | 28,7 | 90,9 | 31,8 | 68 | 29 | 3,06 |
| E6070-12 | 12 T | 1 1/4" | 51,6 | 31,8 | 100 | 35,1 | 76 | 32 | 4,11 |
| E6070-13,5 | 13,5 T | 1 3/8" | 57,2 | 35,1 | 111,2 | 38,1 | 84 | 35 | 5,28 |
| E6070-17 | 17 T | 1 1/2" | 60,5 | 38,1 | 122,1 | 41,4 | 92 | 38 | 7,24 |
| E6070-25 | 25 T | 1 3/4" | 73,2 | 44,5 | 146 | 50,8 | 107 | 45 | 12,14 |
| E6070-35 | 35 T | 2" | 82,6 | 50,8 | 171,4 | 57,2 | 122 | 51 | 19,2 |
| E6070-42,5 | 42,5 T | 2 1/4" | 95 | 57 | 190 | 65 | 134 | 57 | 26,06 |
| E6070-55 | 55 T | 2 1/2" | 104,9 | 66,5 | 203,2 | 69,9 | 145 | 64 | 32,57 |
| E6070-85 | 85 T | 3" | 127 | 75 | 230 | 80 | 165 | 76,2 | 56,68 |
CST Carga segura de trabajo
T Tonelada
