3932 K
3932 K

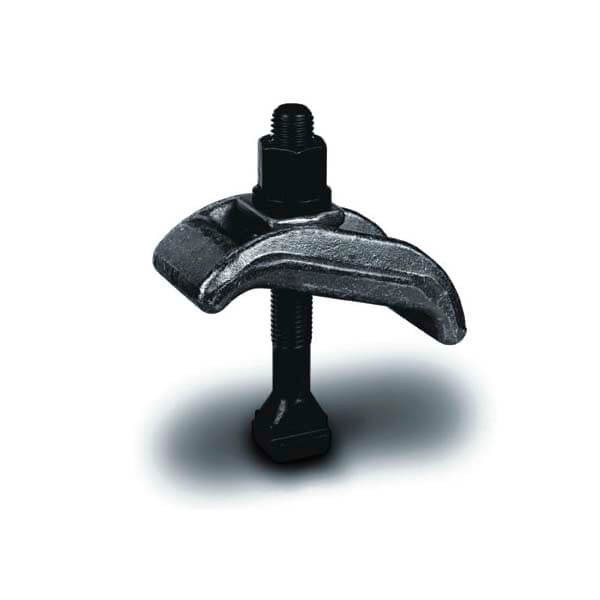

Brida de altura varibable
Acero forjado bonificado
Acabado: Galvanizado y pasivado azul

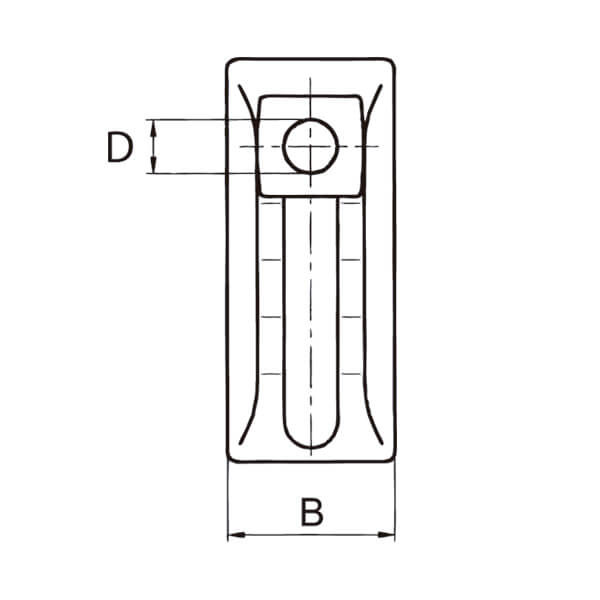

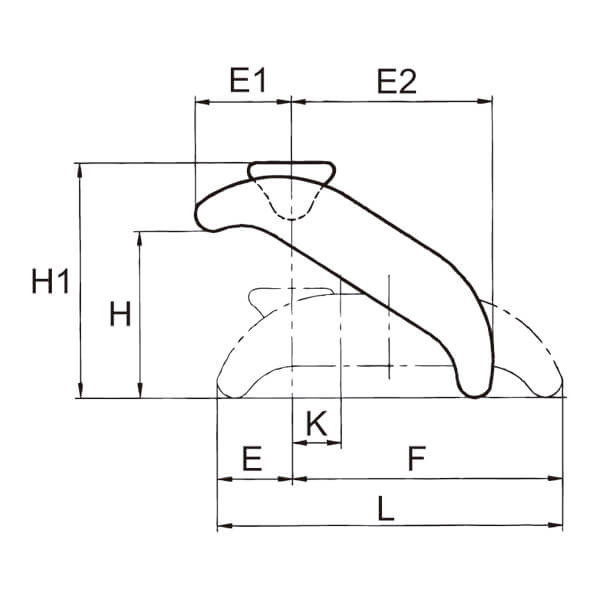

| Ref. | D |  |
DIN 787* | h-H | H1 | B x L | E | E1 | E2 | F | K | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3932K-13 | 13 | 12 - 14 | M12 | 0 - 35 | 30 - 55 | 38x88 | 23 | 28 | 48 | 68 | 14 | 260 |
| 3932K-18 | 18 | 16 - 18 | M16 | 0 - 55 | 42 - 84 | 56x130 | 29 | 38 | 74 | 101 | 18 | 809 |
| 3932K-22 | 22 | 20 - 22 | M20 | 0 - 65 | 50 - 100 | 66x140 | 32 | 46 | 80 | 112 | 20 | 1.253 |
| 3932K-26 | 26 | 24 - 28 | M24 | 0 - 75 | 54 - 111 | 76x174 | 39 | 52 | 100 | 135 | 24 | 1.718 |
| 3932K-32 | 32 | 36 | M30 | 0 - 80 | 62 - 125 | 90x200 | 44 | 61 | 110 | 156 | 28 | 2.785 |
Canal
h-H = Altura mín. y máx.
* La brida incluye la rótula. El tensor se debe pedir por separado.
