2815

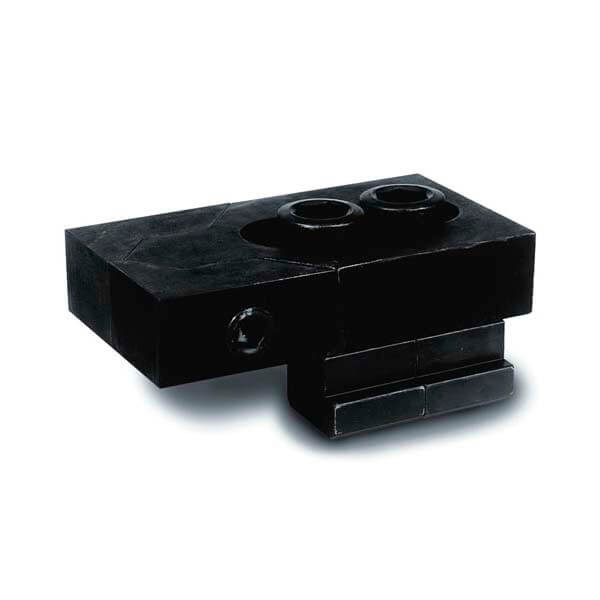

Mordaza de fijación baja
Acero bonificado
Acabado: Pavonado

Categorías: Elementos de Fijación, Mordazas.

Especificaciones
Descargas

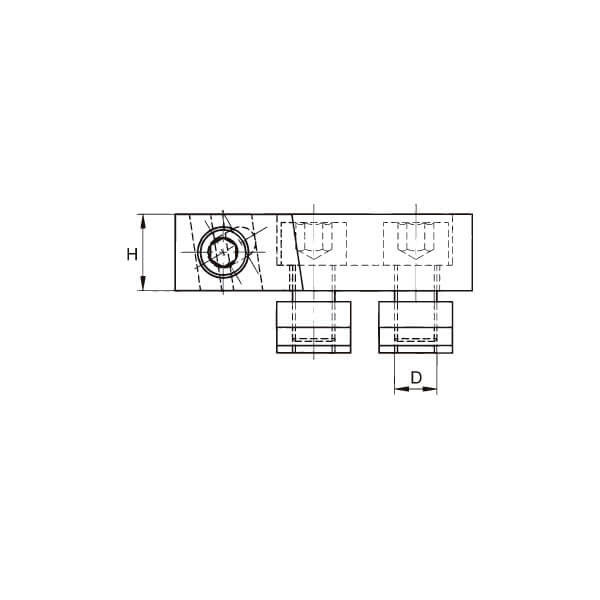

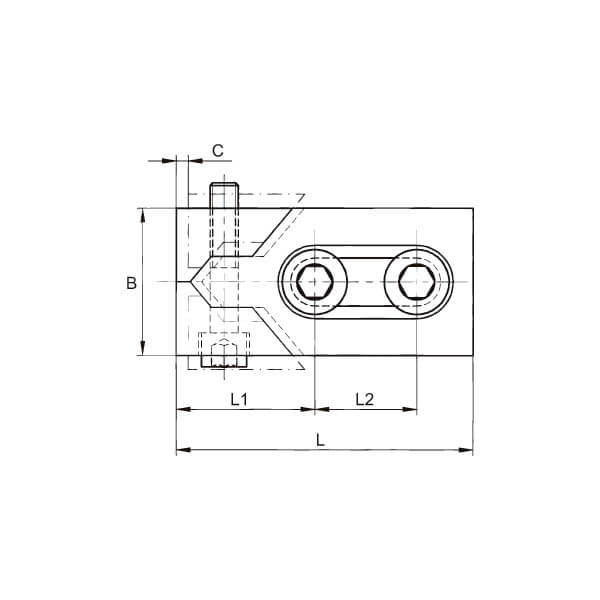

Ref.	Mod.		B	C	D	H	L	L1	L2	F1 (kN)	F2 (kN)	g
2815-01	01	12	40	3	M10	20	80	39	26	16	0,6	1.150
2815-02	02	14	40	3	M12	20	80	39	26	22	0,9	1.250
2815-03	03	16	40	3	M12	20	80	39	26	22	0,9	1.330
2815-04	04	16	50	4	M14	25	100	46	34	32	1,2	2.340
2815-05	05	18	50	4	M16	25	100	46	34	36	1,4	2.540
2815-06	06	20	50	4	M16	25	100	46	34	36	1,4	2.660
2815-07	07	22	78	5	M20	30	140	65	50	36	1,4	5.980
2815-08	08	24	78	5	M20	30	140	65	50	36	1,4	6.330
2815-09	09	28	78	5	M24	30	140	65	50	40	1,6	7.060
2815-10	10	30	78	5	M24	30	140	65	50	40	1,6	7.580

Canal
Mod. = Modelo

Estas mordazas son adecuadas para la mecanización de la mayoría de piezas, debido a su construcción muy plana.

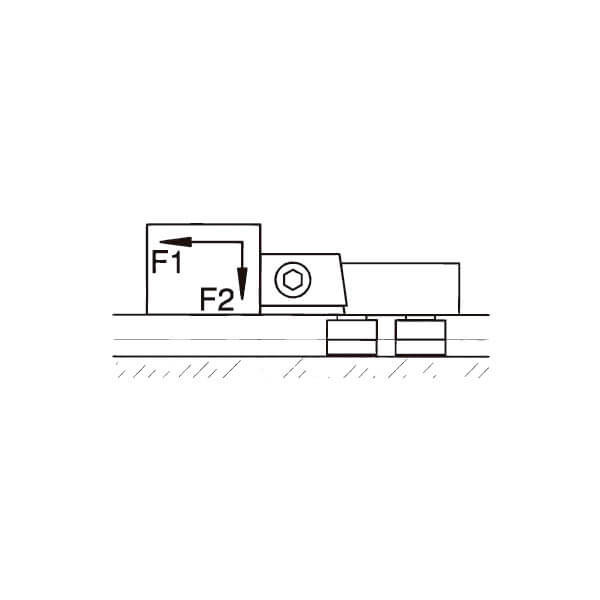

La fuerza de apriete se realiza en sentido horizontal (F1) y en sentido perpendicular (F2) a la mesa de trabajo.
Las mordazas Nº 2815 se suministran por parejas.

Descargar Ficha Técnica del Producto (0.58 MB)
