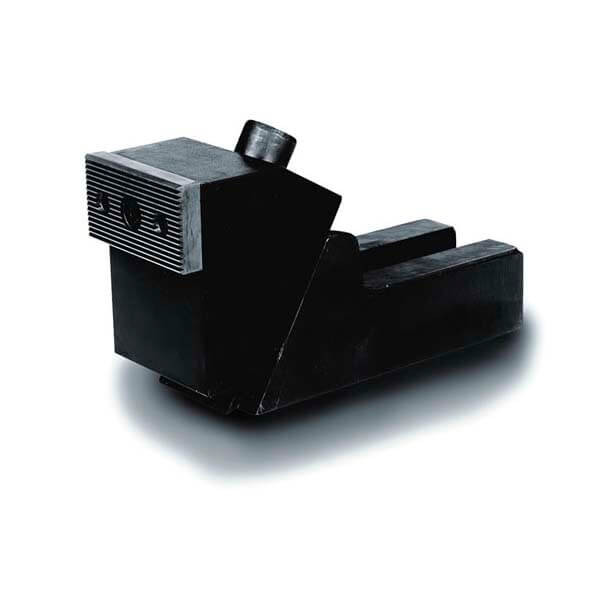

Mordaza de fijación reforzada
Cuerpo: Acero fundido
Mordaza: Acero cementado

Categorías: Elementos de Fijación, Mordazas.

Especificaciones
Descargas

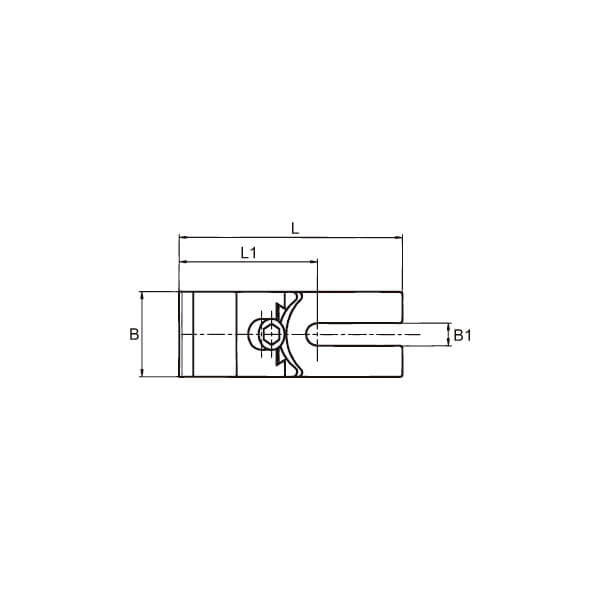

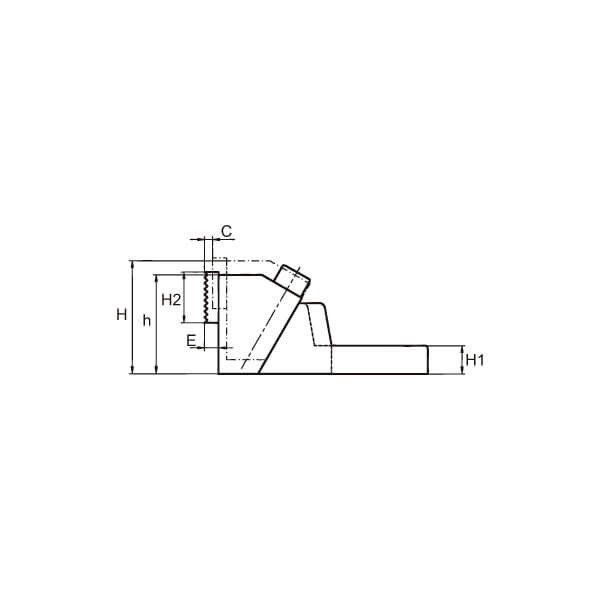

Ref.	Mod.		B	B1	C	E	h min.	H max.	H1	H2	L	L1	F1 (kN)	F2 (kN)	N.m.	g
2820-01	01	12	65	19	8	12	85	99	38	40	179	112,5	8	1,2	20	4.037
		14											15	2,2	40
		16											20	3,0	45
		18											28	4,2	60
2820-02	02	20	75	26	11	12	100	118	45	40	230	138,5	25	4,5	85	6.668
		22											25	4,5	85
		24											32	4,8	95
		28											32	4,8	95
		30											36	5,4	110
2820-03	03	32	90	38	15	12	120	145	56	40	265	158,0	50	7,5	160	11.031
		36											50	7,5	160
		42											50	7,5	160

Canal
Mod. = Modelo

Mordazas reforzadas especialmente diseñadas para la sujeción lateral en piezas altas.
La boca de la mordaza es reversible, dispone de una cara fina para piezas mecanizadas y una rugosa para piezas en bruto.

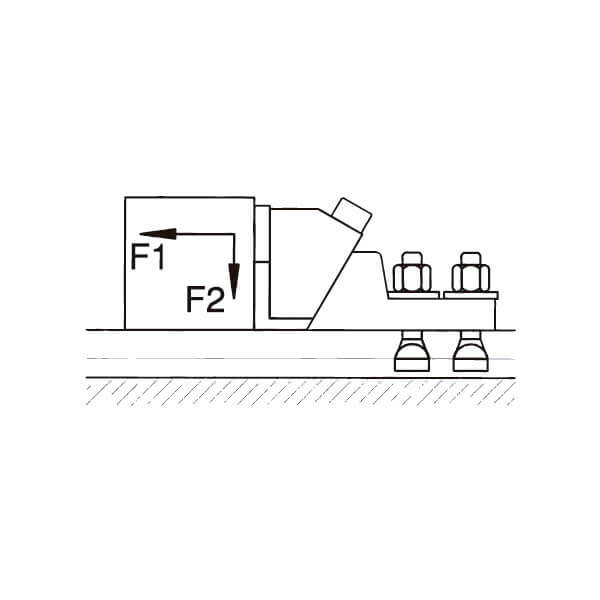

Para su sujeción en la mesa de la máquina herramienta, recomendamos utilizar dos DIN 787 por mordaza.

Descargar Ficha Técnica del Producto (0.56 MB)
