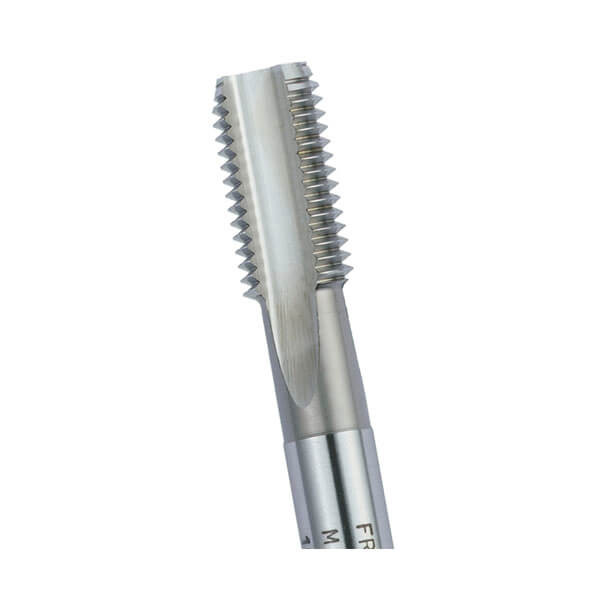

SE

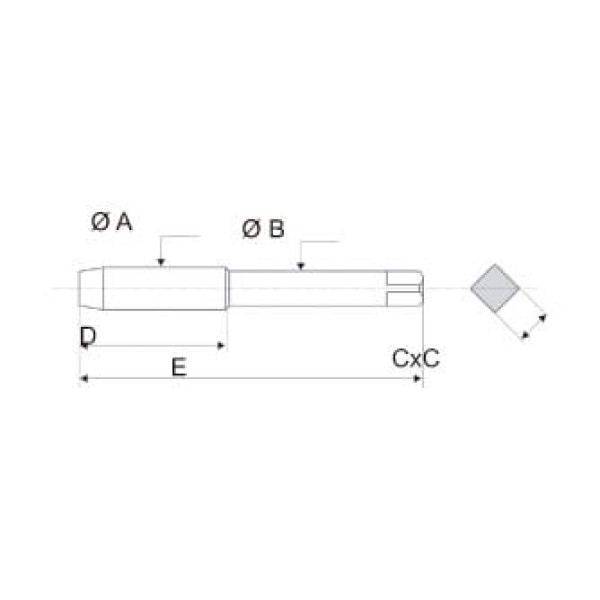

M | A | CXC | D | E | |||||
AE | SE | EB | GH | GUN | |||||
M2 (x0,40) | 2,50 | 2,00 | 11 | 46 | |||||
M2,5 (x0,45) | 3,11 | 2,50 | 13 | 48 | |||||
M3 (x0,50) | 3,67 | 3,15 | 16 | 53 | |||||
M4 (x0,70) | 4,94 | 4,00 | 15 | 58 | |||||
M5 (x0,80) | 6,07 | 5,00 | 17 | 66 | |||||
M6 (x1,00) | 7,34 | 6,30 | 20 | 72 | |||||
M7 (x1,00) | 8,34 | 7,10 | 20 | 72 | |||||
M8 (x1,00) | 9,34 | 8,00 | 22 | 80 | |||||
M8 (x1,25) | 9,67 | 8,00 | 22 | 80 | |||||
M9 (x1,25) | 10,67 | 6,30 | 23 | 85 | |||||
M10 (x1,00) | 11,34 | 6,30 | 23 | 85 | |||||
M10 (x1,25) | 11,67 | 6,30 | 23 | 85 | |||||
M10 (x1,50) | 12,01 | 7,10 | 26 | 89 | |||||
M11 (x1,50) | 13,01 | 7,10 | 26 | 89 | |||||
M12 (x1,00) | 13,33 | 9,00 | 27 | 95 | |||||
M12 (x1,25) | 13,67 | 9,00 | 27 | 95 | |||||
M12 (x1,50) | 14,01 | 9,00 | 27 | 95 | |||||
M12 (x1,75) | 14,33 | 9,00 | 27 | 95 | |||||
M14 (x1,25) | 15,67 | 10,00 | 29 | 102 | |||||
M14 (x1,50) | 16,01 | 10,00 | 29 | 102 | |||||
M14 (x2,00) | 16,66 | 10,00 | 29 | 102 | |||||
M16 (x1,50) | 18,01 | 11,20 | 34 | 112 | |||||
M16 (x2,00) | 18,66 | 11,20 | 34 | 112 | |||||
M18 (x1,50) | 20,01 | 11,20 | 34 | 112 | |||||
M18 (x2,00) | 20,66 | 11,20 | 34 | 112 | |||||
M18 (x2,50) | 21,25 | 12,50 | 35 | 118 | |||||
M20 (x1,50) | 22,01 | 12,50 | 35 | 118 | |||||
M20 (x2,00) | 22,60 | 12,50 | 35 | 118 | |||||
M20 (x2,50) | 23,25 | 12,50 | 35 | 118 | |||||
M22 (x1,50) | 24,01 | 14,00 | 42 | 130 | |||||
M22 (x2,00) | 24,66 | 14,00 | 42 | 130 | |||||
M22 (x2,50) | 25,31 | 14,00 | 42 | 130 | |||||
M24 (x1,50) | 26,01 | 14,00 | 42 | 130 | |||||
M24 (x3,00) | 27,97 | 16,00 | 42 | 135 | |||||
M26 (x1,50) | 28,01 | 16,00 | 34 | 127 | |||||
M27 (x3,00) | 30,97 | 18,00 | 48 | 151 | |||||
M30 (x3,50) | 34,63 | 20,00 | 54 | 162 |
Disponible
No disponible
Elección del macho:
La siguiente tabla muestra el macho a seleccionar según cada aplicación.
Macho Screw tap Taraud Macho |
Tipo de agujero - Type of hole Type de trou - Tipo de furo |
Roscado manual Manual tapping Taraudage manuel Roscagem manual |
Roscado máquina Tool tapping Taraudage machine Roscagem de máquina |
Metal blando Soft material Métal tendre Metal brando R < 80 Kg. |
Metal duro Hard material Métal dur Metal duro R > 80 Kg. |
Paso Pitch Pas Passo < 200 |
Paso Pitch Pas Passo > 200 |
|
---|---|---|---|---|---|---|---|---|
Pasante Open Débouchant Passante |
Ciego Blind Borgne Cego |
|||||||
SMGUN | X | X | ||||||
SMGH | X | X | ||||||
SMEB | ||||||||
SMSE | ||||||||
SMAE | X | X |
Utilización óptima
Utilización posible
X Utilización no aconsejada
Medidas como M18 (x2,50) o M20 (x2,50) requieren macho desbastador (EB) y macho finalizador (SE). Solicitar el conjunto cuando se realice el pedido.
