EB

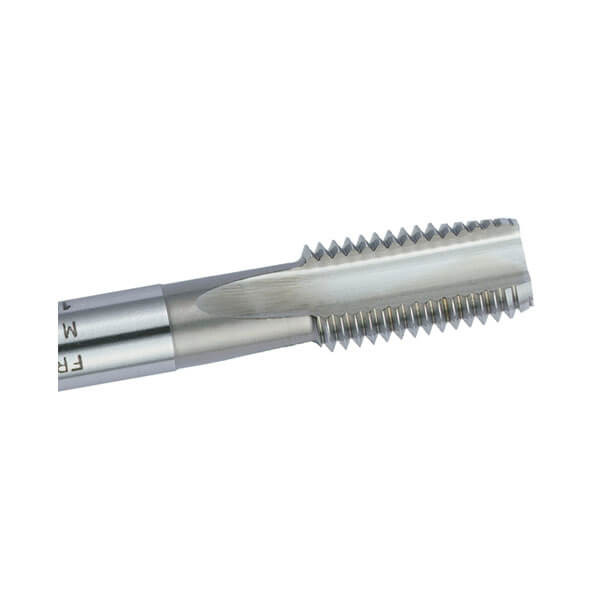

Machos para filetes insertos
Tipo EB (desbastador)

Categorías: , .

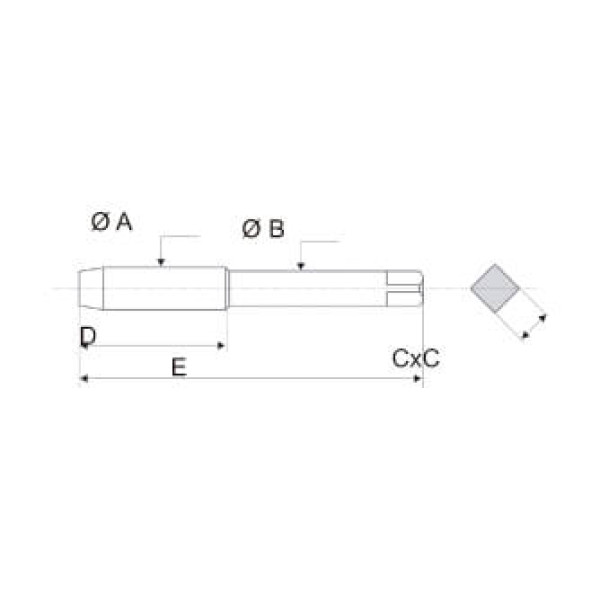

M A CXC D E
AE SE EB GH GUN
M2 (x0,40) 2,50 2,00 11 46
M2,5 (x0,45) 3,11 2,50 13 48
M3 (x0,50) 3,67 3,15 16 53
M4 (x0,70) 4,94 4,00 15 58
M5 (x0,80) 6,07 5,00 17 66
M6 (x1,00) 7,34 6,30 20 72
M7 (x1,00) 8,34 7,10 20 72
M8 (x1,00) 9,34 8,00 22 80
M8 (x1,25) 9,67 8,00 22 80
M9 (x1,25) 10,67 6,30 23 85
M10 (x1,00) 11,34 6,30 23 85
M10 (x1,25) 11,67 6,30 23 85
M10 (x1,50) 12,01 7,10 26 89
M11 (x1,50) 13,01 7,10 26 89
M12 (x1,00) 13,33 9,00 27 95
M12 (x1,25) 13,67 9,00 27 95
M12 (x1,50) 14,01 9,00 27 95
M12 (x1,75) 14,33 9,00 27 95
M14 (x1,25) 15,67 10,00 29 102
M14 (x1,50) 16,01 10,00 29 102
M14 (x2,00) 16,66 10,00 29 102
M16 (x1,50) 18,01 11,20 34 112
M16 (x2,00) 18,66 11,20 34 112
M18 (x1,50) 20,01 11,20 34 112
M18 (x2,00) 20,66 11,20 34 112
M18 (x2,50) 21,25 12,50 35 118
M20 (x1,50) 22,01 12,50 35 118
M20 (x2,00) 22,60 12,50 35 118
M20 (x2,50) 23,25 12,50 35 118
M22 (x1,50) 24,01 14,00 42 130
M22 (x2,00) 24,66 14,00 42 130
M22 (x2,50) 25,31 14,00 42 130
M24 (x1,50) 26,01 14,00 42 130
M24 (x3,00) 27,97 16,00 42 135
M26 (x1,50) 28,01 16,00 34 127
M27 (x3,00) 30,97 18,00 48 151
M30 (x3,50) 34,63 20,00 54 162

Disponible
No disponible

Elección del macho:
La siguiente tabla muestra el macho a seleccionar según cada aplicación.

Macho
Screw tap
Taraud
Macho
Tipo de agujero - Type of hole
Type de trou - Tipo de furo
Roscado manual
Manual tapping
Taraudage manuel
Roscagem manual
Roscado máquina
Tool tapping
Taraudage machine
Roscagem de máquina
Metal blando
Soft material
Métal tendre
Metal brando
R < 80 Kg.
Metal duro
Hard material
Métal dur
Metal duro
R > 80 Kg.
Paso
Pitch
Pas
Passo
< 200
Paso
Pitch
Pas
Passo
> 200
Pasante
Open
Débouchant
Passante
Ciego
Blind
Borgne
Cego
SMGUN X X
SMGH X X
SMEB
SMSE
SMAE X X

Utilización óptima
Utilización posible
X Utilización no aconsejada

Otras medidas bajo consulta.
Medidas como M18 (x2,50) o M20 (x2,50) requieren macho desbastador (EB) y macho finalizador (SE). Solicitar el conjunto cuando se realice el pedido.
