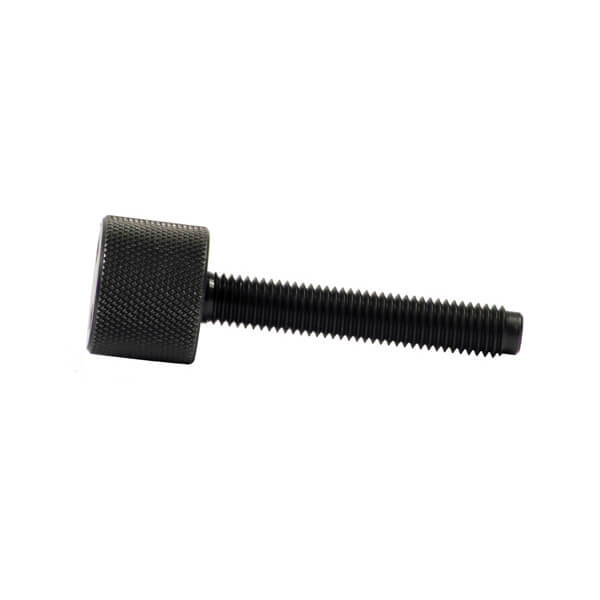

Tornillo de apriete
Punta cilíndrica
Acero de facil mecanización, pavonado
Rosca cementada
Fuerza máxima de sujeción: 250 N

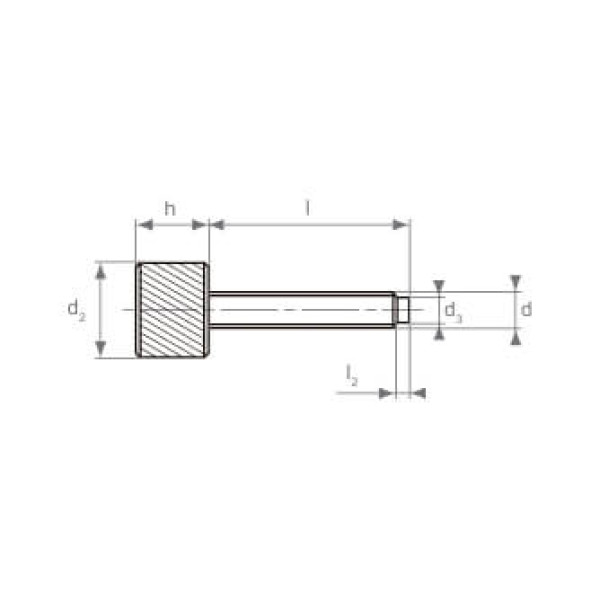

| Ref. | d | l | d2 | h | d3 | l2 |
|---|---|---|---|---|---|---|
| W403-6-40 | M6 | 40 | 26 | 20 | 4,7 | 3,0 |
| W403-6-60 | M6 | 60 | 26 | 20 | 4,7 | 3,0 |
| W403-8-40 | M8 | 40 | 26 | 20 | 6,5 | 3,0 |
| W403-8-60 | M8 | 60 | 26 | 20 | 6,5 | 3,0 |
| W403-8-80 | M8 | 80 | 26 | 20 | 6,5 | 3,0 |
| W403-10-40 | M10 | 40 | 26 | 20 | 8,2 | 3,0 |
| W403-10-60 | M10 | 60 | 26 | 20 | 8,2 | 3,0 |
| W403-10-80 | M10 | 80 | 26 | 20 | 8,2 | 3,0 |
| W403-12-40 | M12 | 40 | 26 | 20 | 10,0 | 3,0 |
| W403-12-60 | M12 | 60 | 26 | 20 | 10,0 | 3,0 |
| W403-12-80 | M12 | 80 | 26 | 20 | 10,0 | 3,0 |
| W403-12-100 | M12 | 100 | 26 | 20 | 10,0 | 3,0 |
Los tornillos de apriete son indicados cuando se requiere aplicar una fuerza de sujeción determinada. Dos esferas ajustables unidas a un muelle, hace que se liberen cuando sea alcanzada la presión final.
Bajo pedido podemos suministrar versiones especiales.
