DIN 6332 INOX
DIN 6332 INOX

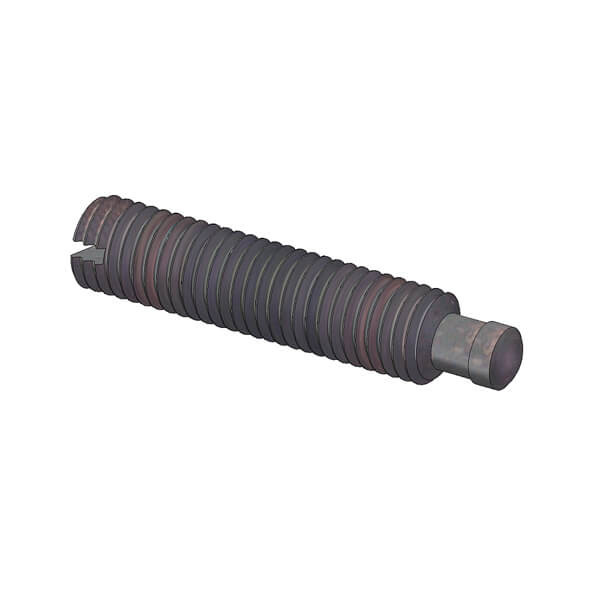

Tornillo de regulación
Acero inoxidable 1.4305, sin templar

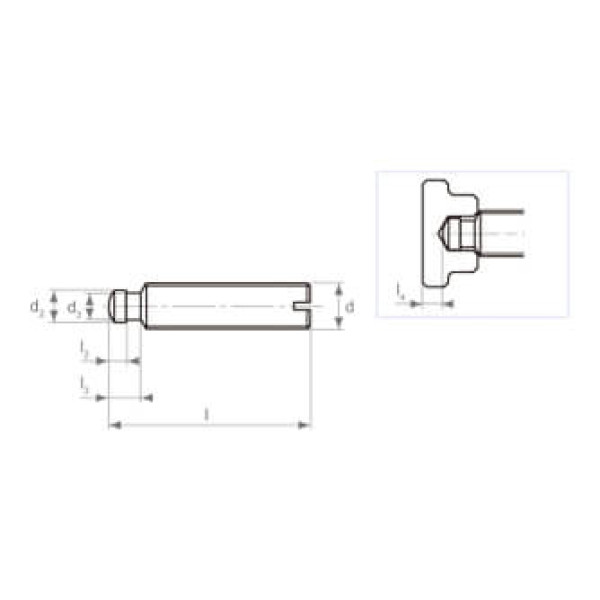

| Ref. | d | l | d2 (h11) | d3 | l2 | l3 | l4 |
|---|---|---|---|---|---|---|---|
| 6332S-6-30 | M6 | 30 | 4,5 | 4,0 | 2,5 | 5,4 | 2,2 |
| 6332S-6-40 | M6 | 40 | 4,5 | 4,0 | 2,5 | 5,4 | 2,2 |
| 6332S-8-50 | M8 | 50 | 6,0 | 5,4 | 3,0 | 6,8 | 3,0 |
| 6332S-8-60 | M8 | 60 | 6,0 | 5,4 | 3,0 | 6,8 | 3,0 |
| 6332S-10-60 | M10 | 60 | 8,0 | 7,2 | 4,5 | 8,2 | 3,6 |
| 6332S-10-80 | M10 | 80 | 8,0 | 7,2 | 4,5 | 8,2 | 3,6 |
| 6332S-10-100 | M10 | 100 | 8,0 | 7,2 | 4,5 | 8,2 | 3,6 |
| 6332S-12-60 | M12 | 60 | 8,0 | 7,2 | 4,5 | 8,6 | 4,5 |
| 6332S-12-80 | M12 | 80 | 8,0 | 7,2 | 4,5 | 8,6 | 4,5 |
| 6332S-12-100 | M12 | 100 | 8,0 | 7,2 | 4,5 | 8,6 | 4,5 |
| 6332S-16-80 | M16 | 80 | 12,0 | 11,0 | 5,0 | 10,6 | 5,3 |
| 6332S-16-100 | M16 | 100 | 12,0 | 11,0 | 5,0 | 10,6 | 5,3 |
| 6332S-16-125 | M16 | 125 | 12,0 | 11,0 | 5,0 | 10,6 | 5,3 |
| 6332S-16-150 | M16 | 150 | 12,0 | 11,0 | 5,0 | 10,6 | 5,3 |
| 6332S-20-100 | M20 | 100 | 15,5 | 14,4 | 5,5 | 12,4 | 5,6 |
| 6332S-20-125 | M20 | 125 | 15,5 | 14,4 | 5,5 | 12,4 | 5,6 |
| 6332S-20-150 | M20 | 150 | 15,5 | 14,4 | 5,5 | 12,4 | 5,6 |
Para realizar el apriete se puede utilizar directamente la punta del tornillo de regulación o en combinación con la base de apriete DIN 6311. El anillo elástico interior de la base (DIN 6311) permite un fácil y rápido montaje entre el tornillo de regulación y la propia base, que puede ser desmontado cuando lo requiera.
Versiones con cabeza hexagonal y especiales bajo consulta.
