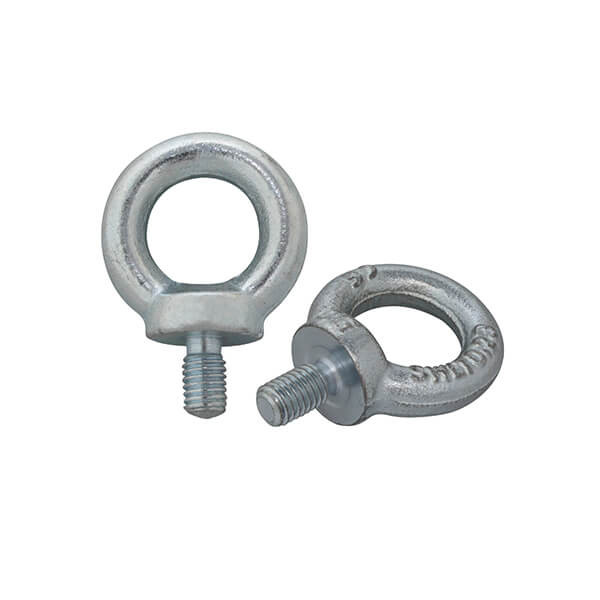

DIN 580

Cáncamo de elevación macho
Acero: C15E (0,025%-0,050% Al)
Acabado cincado blanco
Coeficiente de seguridad = 6

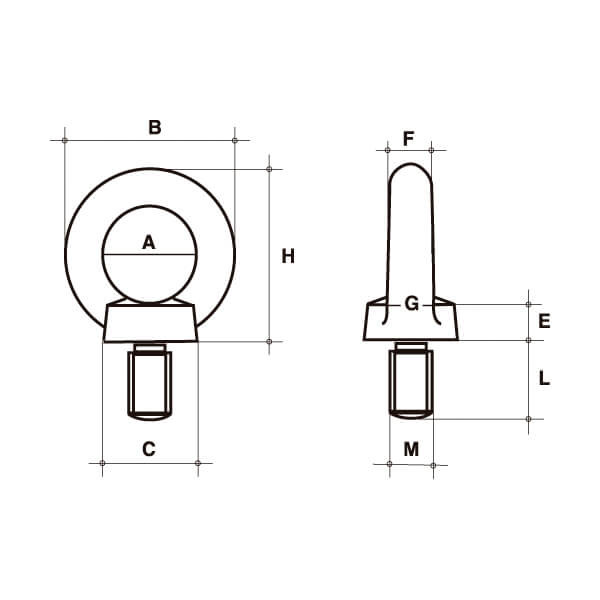

Ref.	M	A	B	C	E	F	G	H	L	CMU 0⁰ (Kg) ⊥	CMU 45⁰ (Kg) ∧	CMU 90⁰ (Kg) ⊢		kg
580-6	M6*	20	36	20	6	8	10	36	13	90	60	45	3,5	0,06
580-8	M8	20	36	20	6	8	10	36	13	140	100	70	8	0,06
580-10	M10	25	45	25	8	10	12	45	17	230	170	115	16	0,11
580-12	M12	30	54	30	10	12	14	53	20,5	340	240	170	28	0,17
580-14	M14*	30	54	30	10	12	14	53	20,5	500	350	250	45	0,17
580-16	M16	35	63	35	12	14	16	62	27	700	500	350	70	0,31
580-18	M18*	35	63	35	12	14	16	62	27	930	650	465	95	0,48
580-20	M20	40	72	40	14	16	19	71	30	1.200	860	600	135	0,48
580-22	M22*	40	72	40	14	16	19	71	30	1.500	1.050	750	182	0,48
580-24	M24	50	90	50	18	20	24	90	36	1.800	1.290	900	230	0,90
580-27	M27*	54	98	62	20	22	26	99	40	2.500	1.830	1.250	343	1,25
580-30	M30	60	108	65	22	24	28	109	45	3.200	2.300	1.600	465	1,70
580-33	M33*	60	108	65	22	24	28	109	45	4.200	3.050	2.100	632	1,90
580-36-400	M36	70	126	75	26	28	32	128	54	4.600	3.300	2.300	814	2,15
580-39	M39*	80	144	85	30	32	38	147	63	6.000	4.400	3.000	1.059	4,00
580-42-450	M42	80	144	85	30	32	38	147	63	6.300	4.500	3.150	1.304	4,15
580-45-450	M45*	90	166	100	35	38	46	168	68	7.800	5.500	3.900	1.638	6,10
580-48-500	M48	90	166	100	35	38	46	168	68	8.600	6.100	4.300	1.981	6,20
580-52-500	M52*	100	184	110	38	42	50	187	78	9.900	7.100	4.950	2.540	8,60
580-56-550	M56	100	184	110	38	42	50	187	78	11.500	8.200	5.750	3.000	8,80
580-64	M64	110	206	120	42	48	58	208	90	16.000	11.000	8.000	4.736	12,40
580-72	M72	140	260	150	50	60	72	260	100	20.000	14.000	10.000	6.913	22,50
580-80	M80	160	296	170	55	68	80	298	112	28.000	20.000	14.000	9.625	34,50
580-100	M100	180	330	190	60	75	88	330	130	40.000	29.000	20.000	19.613	47,80

CMU Carga máxima de utilización
Par de apriete máximo

* Medidas fuera de norma DIN.
Bajo solicitud podemos suministrar cáncamos con roscas especiales.
