DIN 7984*

DIN 7984*

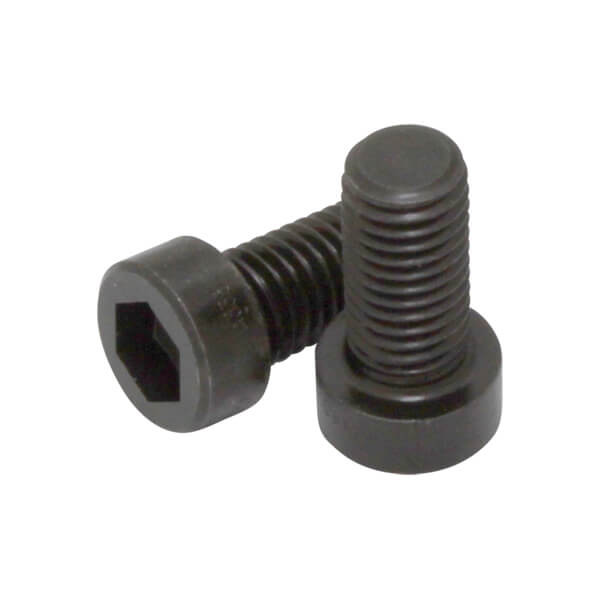

Tornillo de cabeza cilíndrica rebajada con hexágono interior
Acero aleado de alta resistencia
Calidad: 10.9
Normas ISO 898-1

Categorías: , .

Ref: ?
Ejemplo: Ref. = HCR - XX - XXX
↑ ↑
D L
HCR (DIN 7984)
M6X20
Ref. = HCR - 6 - 20

D M4
(x0,70)		 M5
(x0,80)		 M6
(x1,00)		 M8
(x1,25)		 M10
(x1,50)		 M12
(x1,75)		 M16
(x2,00)

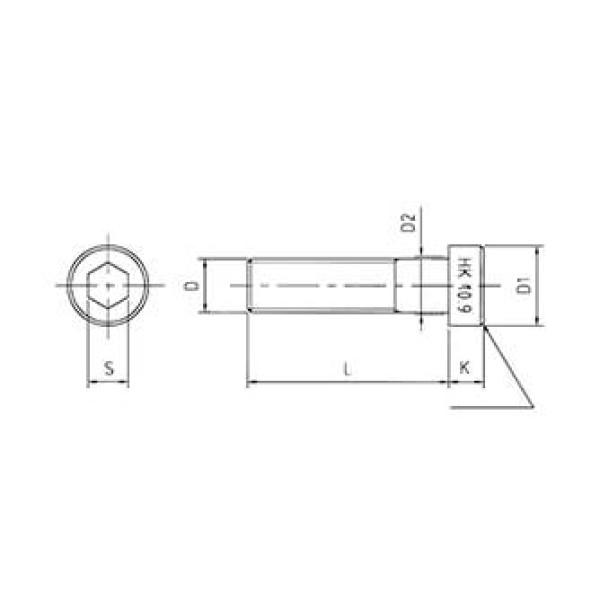

D1 (max.) 7 8,50 10,0 13,0 16,0 18,0 24,0
D2 (max.) 4,7 5,7 6,8 9,2 11,2 13,7 17,7
K (max.) 2,8 3,5 4 5 6,5 8 10
S nom. 3 4 5 6 8 10 12
L1** (min.) 20 22 24 28 32 36 44
4,5 8,5 14,5 35 70 120 300
L 8 8 8 12 15 20 30
10 10 10 15 16 25 35
12 12 12 16 20 30 40
15 14 14 20 25 35 45
16 15 15 25 30 40 50
18 16 16 30 35 45 60
20 20 20 35 40 50 70
25 25 25 40 45 60 90
30 30 30 45 50 80 100
35 50 55 100
40 60 60
45 70
50
Par de apriete recomendado

Resistencia a la tracción 1040 N/mm2 min.
Dureza 33-38 HRC min.
Temperaturas de uso -29º a +204ºC
Alargamiento mínimo a la ruptura 9%
Cantidad en caja
x1   x100
x25
x50

Ref: ?
Ejemplo: Ref. = HCR - XX - XXX
↑ ↑
D L
HCR (DIN 7984)
M6X20
Ref. = HCR - 6 - 20

* Similar a la norma DIN 7984.
** Los tornillos por encima de la línea azul estan totalmente roscados, por debajo de la línea diponen de rosca parcial según L1.
