ISO 7379*

ISO 7379*

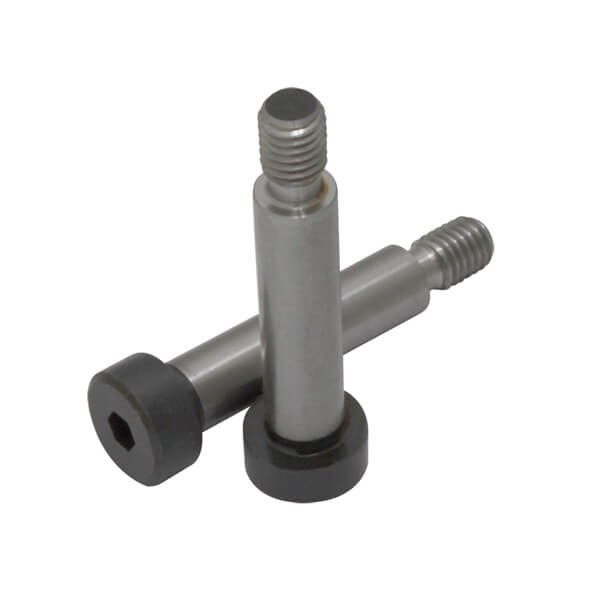

Tornillo Tope Guía

Tornillo tope guía
Acero aleado de alta resistencia
Calidad: 12.9
Tolerancia h8
Normas ISO 898-1

Categorías: , .

Ref: ?
Ejemplo: Ref. = H79 - XX - XX - XXX
↑ ↑ ↑

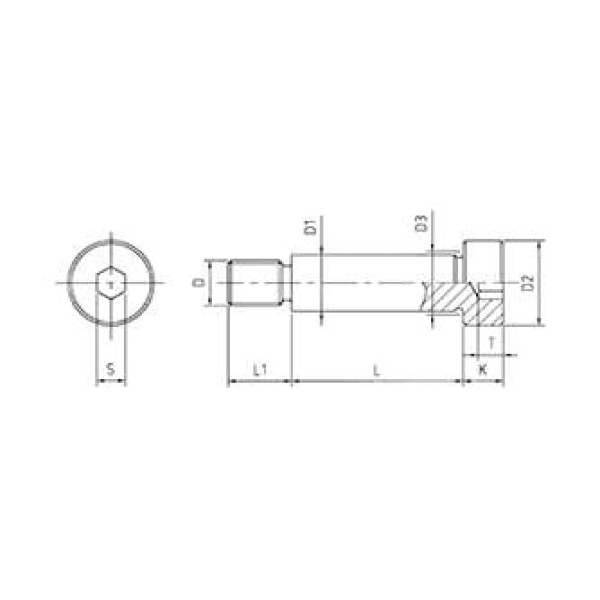

D1 D L
ISO 7379
D8 M6X20
Ref. = H79 - 8 - 6 - 20

D M5
(x0,80)		 M6
(x1,00)		 M8
(x1,25)		 M10
(x1,50)		 M12
(x1,75)
D1 h8 6 8 10 12 16
D2 max. 10 13 16 18 24
D3 6,8 9,2 11,2 14,2 18,2
K max. 4,5 5,5 7 8 10
L1 +0,25
0,00		 9,75 11,25 13,25 16,40 18,40
S 3 4 5 6 8
T min. 2,4 3,3 4,2 4,9 6,6
6,9 12 28 56 99
L 10 12 15 15 30
12 15 16 16 40
15 16 20 20 50
16 20 25 25 60
20 25 30 30 70
25 30 40 40 80
30 40 50 50 90
40 50 60 60 100
70 70 120
80 80
90
100
Par de apriete recomendado

Resistencia a la tracción 1220 N/mm2 min.
Dureza 39 HRC min.
Temperaturas de uso -29º a +204ºC
Alargamiento mínimo a la ruptura 8%
* Similar a la norma ISO 7379.
Cantidad en caja
x10
x25

Ref: ?
Ejemplo: Ref. = H79 - XX - XX - XXX
↑ ↑ ↑
D1 D L
ISO 7379
D8 M6X20
Ref. = H79 - 8 - 6 - 20
