Bisagra 'Combi 45' FBICN-45

FBICN-45

Bisagra 'Combi 45'

Combi-charnière 45
Matériau: Polyamide renforcé de fibre de verre
Axe: Acier inoxydable
Couleur: Noire

Categorías: , .

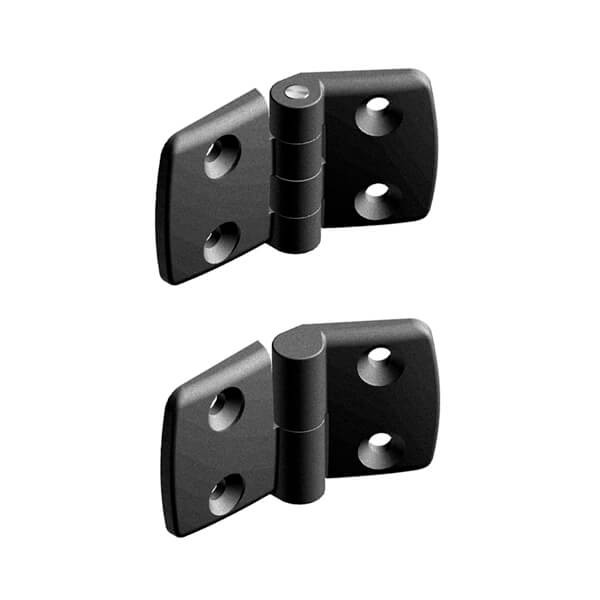

Izquierda/Desmontable
Left/Detachable
À gauche dégondable
Esquerda/Desmontável		 Derecha/Desmontable
Right/Detachable
À droite dégondable
Direita/Desmontável		 No desmontable
Non-detachable
Non-dégondable
Não desmontável

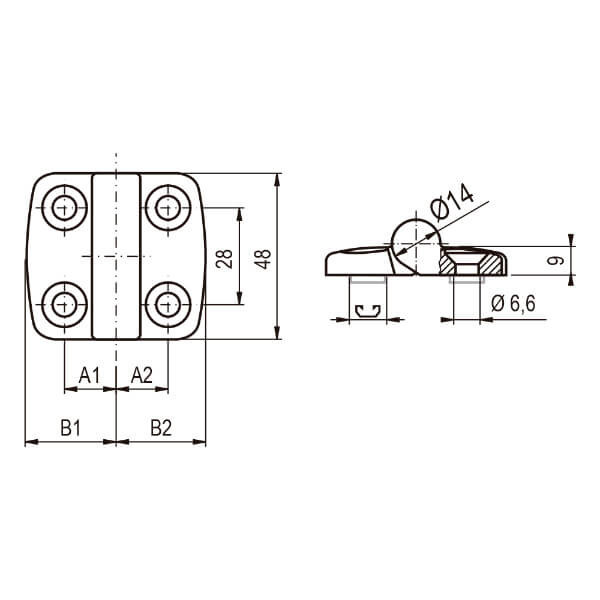

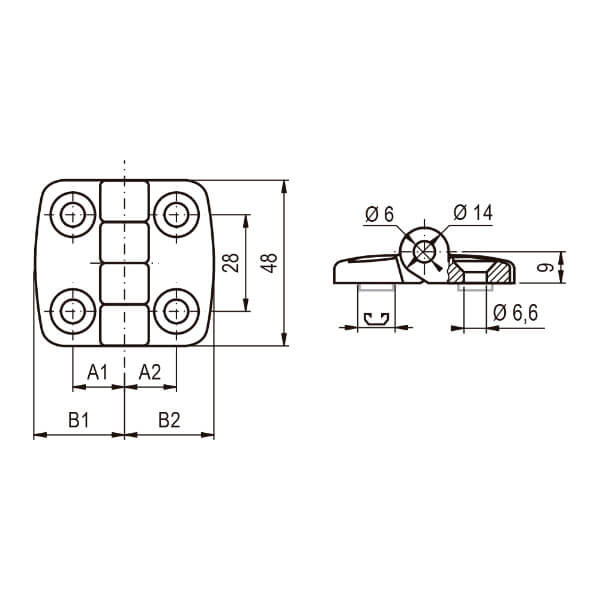

M Canal - Slot - Rainure - Ranhura A1 A2 B1 B2 Ref. FA
max. 		FR
max. 		g Ref. FA
max. 		FR
max. 		g Ref. FA
max. 		FR
max. 		g
45/45 - 25,0 25,0 43,5 43,5 FBICN-45-45I   325 800 45 FBICN-45-45D   325 800 45 FBICN-45-45F   450 750 46
45/45 8 25,0 25,0 43,5 43,5 FBICN-45-45I-8 325 800 45 FBICN-45-45D-8 325 800 45 FBICN-45-45F-8   450 750 46
45/45 10 25,0 25,0 43,5 43,5 FBICN-45-45I-10 325 800 45 FBICN-45-45D-10 325 800 45 FBICN-45-45F-10 450 750 46
45/25 - 25,0 15,0 43,5 26,0 FBICN-25-45I 425 650 38 FBICN-25-45D 425 650 38 FBICN-25-45F 380 500 39
45/30 - 25,0 17,5 43,5 29,5 FBICN-30-45I 500 750 40 FBICN-30-45D 500 750 40 FBICN-30-45F 400 700 41
45/35 - 25,0 20,0 43,5 36,0 FBICN-35-45I 400 700 42 FBICN-35-45D 325 800 42 FBICN-35-45F 450 750 42
45/40 - 25,0 22,5 43,5 38,5 FBICN-40-45I 350 800 43 FBICN-40-45D 350 800 43 FBICN-40-45F 450 750 44
45/50 - 25,0 27,5 43,5 48,5 FBICN-45-50I 320 800 46 FBICN-45-50D 320 800 45 FBICN-45-50F 425 800 48
45/60 - 25,0 32,5 43,5 57,5 FBICN-45-60I 240 800 50 FBICN-45-60D 240 800 50 FBICN-45-60F 200 850 51

Canal - Slot - Rainure - Ranhura Rainure
FA max. Charge axiale maximale (N)
FR max. Charge radiale maximale (N)
Canal - Slot - Rainure - Ranhura Rainure

Sur demande autres couleurs, charnières avec ailerons pour fixation et charnières avec conductivité électrostatique.

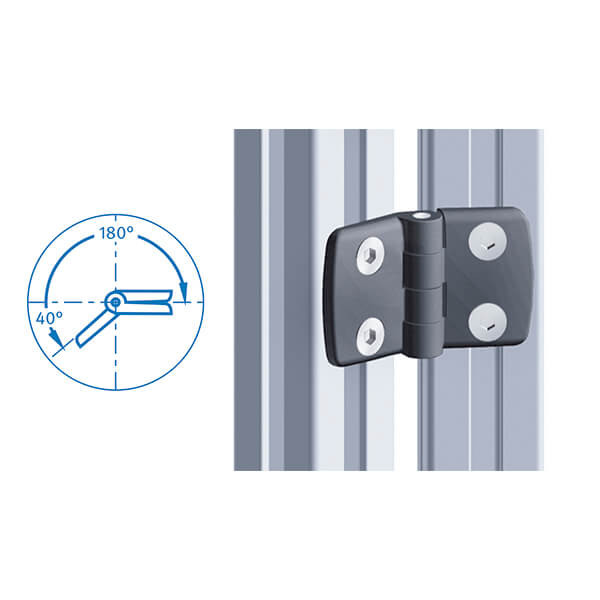

Charnières pour panneaux et profilés d’aluminium. L’assemblage se réalise de face avec des vis tête fraisée M6.
