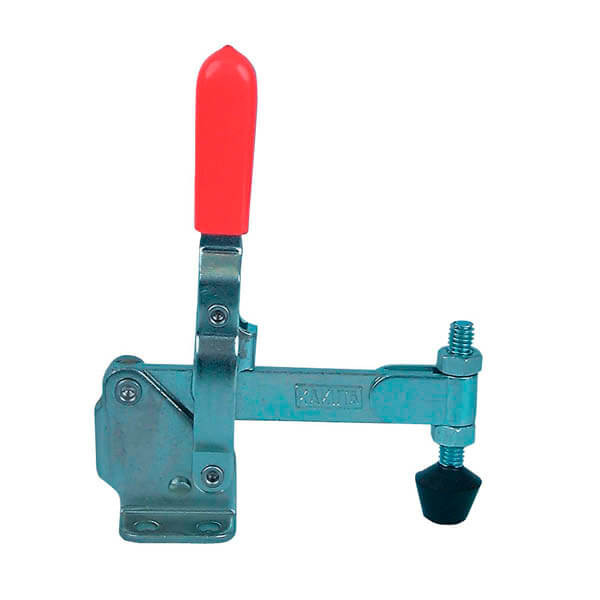

Series HV 350
Series HV 350
Brazo vertical, apriete vertical
Remaches en acero inoxidable
Empuñadura: termoplástico color rojo (excepto empuñadura en T)

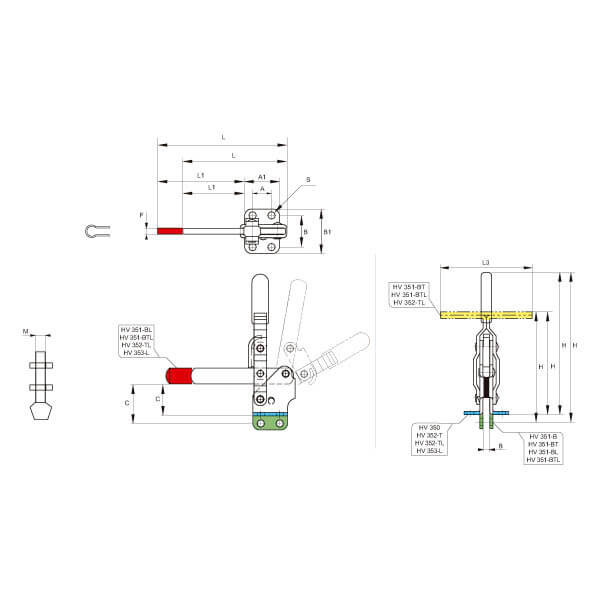

| Ref. | Mod. | A | A1 | B | B1 | C | H | L | L1 | L3 | M | S |  | g |  |  | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
  | KKHV-350 | HV 350 | 19 | 35 | 31,8 | 44,6 | 31,8 | 149 | 104,5 | 62 | - | M8 (x1,25) | 7,1 | 225 Kg | 350 | 60º | 100º |
 | KKHV-351B | HV 351-B | 19 | 35 | 6,4 | - | 39,7 | 157,2 | 104,5 | 62 | - | M8 (x1,25) | 7,1 | 225 Kg | 350 | 60º | 100º |
 | KKHV-351BT | HV 351-BT | 19 | 35 | 6,4 | - | 39,7 | 109,6 | 104,5 | 62 | 92 | M8 (x1,25) | 7,1 | 225 Kg | 370 | 60º | 100º |
 | KKHV-351BL | HV 351-BL | 19 | 35 | 6,4 | - | 39,7 | 157,2 | 129,8 | 87,3 | - | M8 (x1,25) | 7,1 | 226 Kg | 380 | 60º | 100º |
| KKHV-351BTL | HV 351-BTL | 19 | 35 | 6,4 | - | 39,7 | 109,6 | 129,8 | 87,3 | 92 | M8 (x1,25) | 7,1 | 226 Kg | 390 | 60º | 100º |
| KKHV-352T | HV 352-T | 19 | 35 | 31,8 | 44,6 | 31,8 | 101,7 | 104,5 | 62 | 92 | M8 (x1,25) | 7,1 | 225 Kg | 370 | 60º | 100º |
| KKHV-352TL | HV 352-TL | 19 | 35 | 31,8 | 44,6 | 31,8 | 101,7 | 129,8 | 87,3 | 92 | M8 (x1,25) | 7,1 | 226 Kg | 390 | 60º | 100º |
| KKHV-353L | HV 353-L | 19 | 35 | 31,8 | 44,6 | 31,8 | 149,0 | 129,8 | 87,3 | - | M8 (x1,25) | 7,1 | 226 Kg | 380 | 60º | 100º |
Mod. = Modelo
Fuerza de sujeción
Ángulo de empuñadura
Ángulo de brazo
g = Peso
