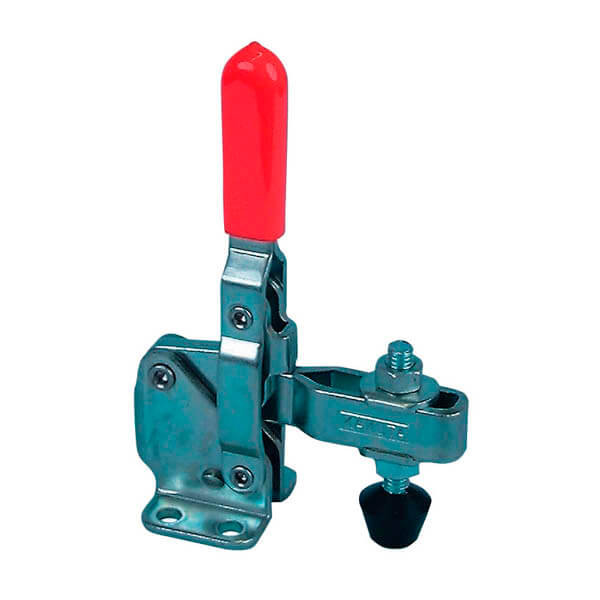

Series HV 450
Series HV 450
Brazo vertical, apriete vertical
Remaches en acero inoxidable
Empuñadura: termoplástico color rojo (excepto empuñadura en T)

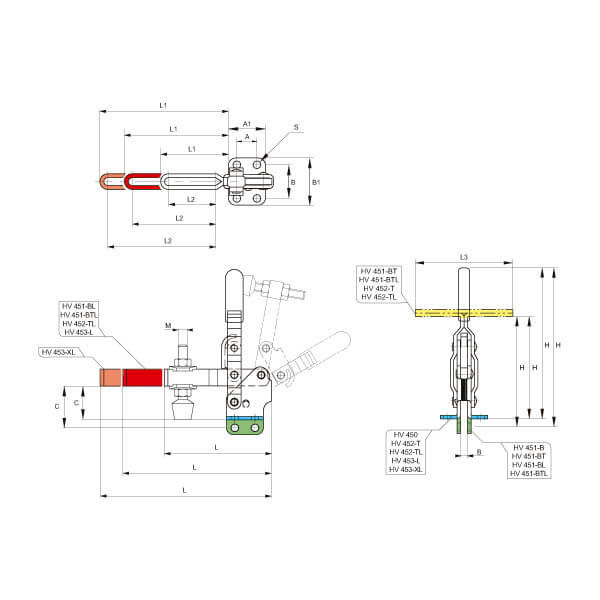

Ref. | Mod. | A | A1 | B | B1 | C | H | L | L1 | L2 | L3 | M | S | ![]() |
g | ![]() |
![]() |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
![]() ![]() ![]() |
KKHV-450 | HV 450 | 19 | 35 | 31,8 | 44,6 | 31,8 | 149,0 | 99,7 | 57,2 | 33,5 | - | M8 (x1,25) | 7,1 | 225 Kg | 350 | 60º | 100º |
![]() ![]() ![]() |
KKHV-451B | HV 451-B | 19 | 35 | 6,4 | - | 39,7 | 157,2 | 99,7 | 57,2 | 33,5 | - | M8 (x1,25) | 7,1 | 225 Kg | 350 | 60º | 100º |
![]() ![]() ![]() |
KKHV-451BT | HV 451-BT | 19 | 35 | 6,4 | - | 39,7 | 109,6 | 99,7 | 57,2 | 33,5 | 92 | M8 (x1,25) | 7,1 | 225 Kg | 370 | 60º | 100º |
![]() ![]() |
KKHV-451BL | HV 451-BL | 19 | 35 | 6,4 | - | 39,7 | 157,2 | 137,7 | 95,2 | 71,0 | - | M8 (x1,25) | 7,1 | 100 Kg | 380 | 60º | 100º |
![]() ![]() ![]() |
KKHV-451BTL | HV 451-BTL | 19 | 35 | 6,4 | - | 39,7 | 109,6 | 137,7 | 95,2 | 71,0 | 92 | M8 (x1,25) | 7,1 | 100 Kg | 400 | 60º | 100º |
![]() ![]() ![]() |
KKHV-452T | HV 452-T | 19 | 35 | 31,8 | 44,6 | 31,8 | 101,7 | 99,7 | 57,2 | 33,5 | 92 | M8 (x1,25) | 7,1 | 225 Kg | 370 | 60º | 100º |
![]() ![]() ![]() |
KKHV-452TL | HV 452-TL | 19 | 35 | 31,8 | 44,6 | 31,8 | 101,7 | 137,7 | 95,2 | 71,0 | 92 | M8 (x1,25) | 7,1 | 100 Kg | 400 | 60º | 100º |
![]() ![]() |
KKHV-453L | HV 453-L | 19 | 35 | 31,8 | 44,6 | 31,8 | 149,0 | 137,7 | 95,2 | 71,0 | - | M8 (x1,25) | 7,1 | 100 Kg | 380 | 60º | 100º |
![]() ![]() |
KKHV-453XL | HV 453-XL | 19 | 35 | 31,8 | 44,6 | 31,8 | 149,0 | 156,5 | 114,0 | 90,0 | - | M8 (X1,25) | 7,1 | 80 Kg | 440 | 60º | 100º |
Mod. = Modelo
Fuerza de sujeción
Ángulo de empuñadura
Ángulo de brazo
g = Peso
También disponible en acero inoxidable (KKHVI-4502S, KKHVI-451B2S)

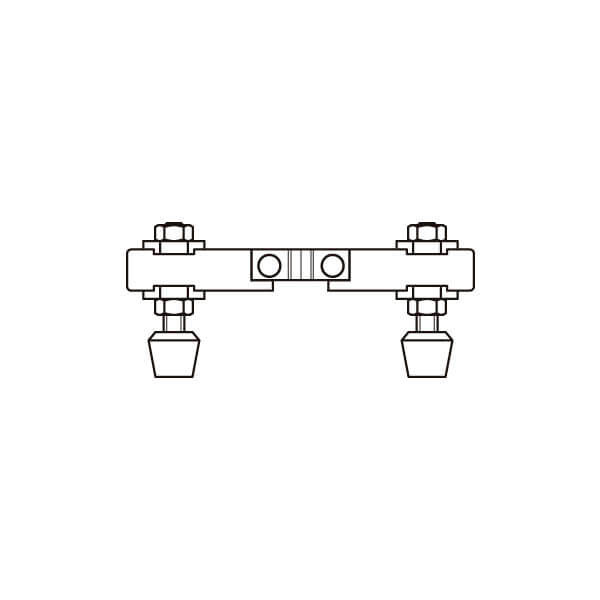

Compatible con el tornillo para ajuste de presión doble. Más información en el apartado de accesorios.
