DIN 1475

DIN 1475

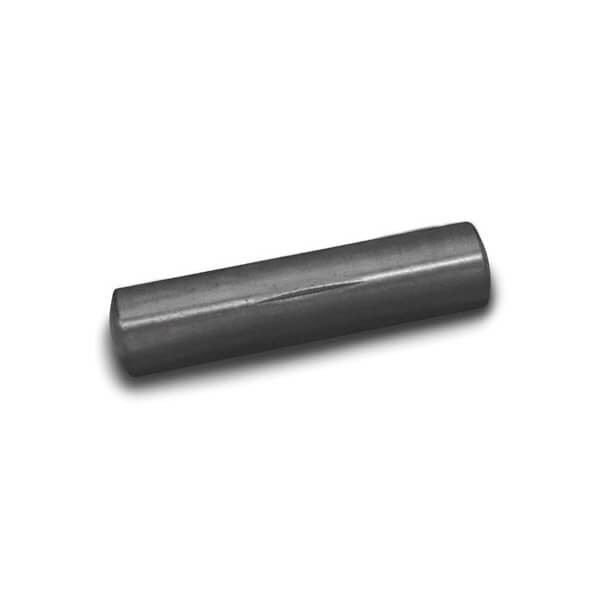

Pasador Cilíndrico con Estriado Central

Pasador cilíndrico con estriado central
Material: 9SMnPb28K

Categorías: , .

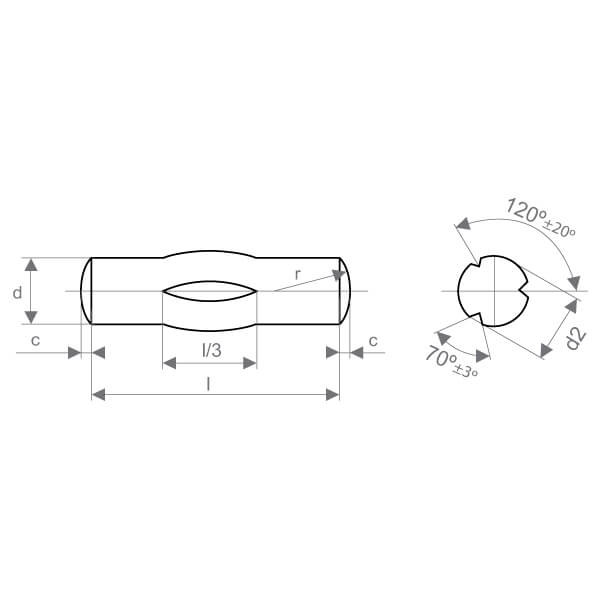

d M 1,5 2 2,5 3 4 5 6 8 10 12 * 13 14 16 20 25 M d
tol. h9 h11 tol.
d2 tol. +0,05
0		 ± 0,05 ± 0,1 tol. d2
c ≈ 0,2 0,25 0,3 0,4 0,5 0,6 0,8 1 1,2 1,6 * 1,6 2 2,5 3 ≈ c
r ≈ d ≈ r
l
js15 		08 • 10 • 10 • 10 • 12 • 12 • 16 • 20 • 30 • 35 • 40 45 45 45 45 l
js15
10 12 12 12 • 14 • 14 • 18 • 22 • 32 • 36 • 45 50 50 50 50
12 • 14 • 14 • 14 • 16 • 16 • 20 • 24 35 40 • 50 55 55 55 55
• 14 16 16 16 • 18 • 18 • 22 25 • 36 45 • 55 60 60 60 60
16 • 18 • 18 • 18 20 20 • 24 • 26 40 50 • 60 65 65 65 65
• 18 20 20 20 • 22 • 22 25 • 28 45 55 • 65 70 70 70 70
20 • 22 • 22 • 22 • 24 • 24 • 26 30 50 60 • 70 75 75 75 75
  • 24 • 24 • 24 25 25 • 28 • 32 55 65 • 75 80 80 80 80
  25 25 25 • 26 • 26 30 35 60 70 • 80 90 90 90 90
  • 26 • 26 • 26 • 28 • 28 • 32 • 36 65 75 • 90 100 100 100 100
  • 28 • 28 • 28 30 30 35 40 70 80 • 100 110 110 110 110
  30 30 30 • 32 • 32 • 36 45 75 90 • 110 120 120 120 120
      • 32 35 35 40 50 80 100 • 120 140 140 140 140
      35 • 36 • 36 45 55 90 110 • 140 160 160 160 160
      • 36 40 40 50 60 100 120 • 160 180 180 180 180
      40 45 45 55 65 110 140 • 180
        50 50 60 70 120 160
        55 55 65 75 140 180
        60 60 70 80 160
            75 90
            80 100

Ref: ?
Ejemplo: Ref. = K750 - XX - XXX
↑ ↑
d l
DIN 1475
8x40
Ref. = K750 - 8 - 40

Las longitudes en negrita son las más utilizadas.
Otras medidas bajo consulta.
• Longitudes fuera de norma DIN.
* Diámetro fuera de norma DIN. Medidas a elección del fabricante.
