6314 R

6314 R

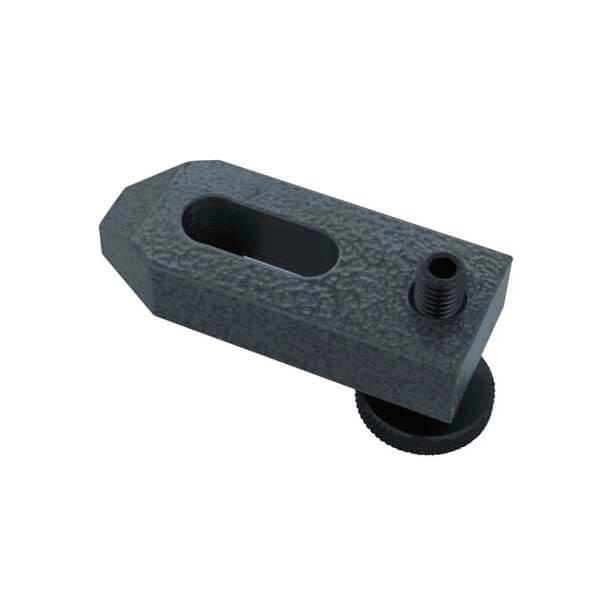

Brida regulable plana
Acero C45
Acabado: Epoxi gris

Categorías: , .
Ref. Canal - Slot - Rainure - Ranhura DIN 6314

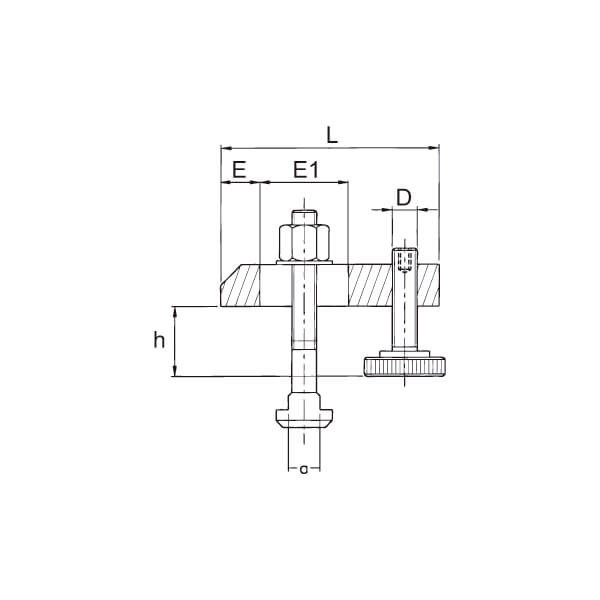

B x L		 M* D h-H E E1 g
6314R-11-80 10 11x80 M10X10X63 M10 8 - 27 15 30 200
6314R-14-100 12 14x100 M12X12X80 M12 10 - 33 21 40 560
6314R-14-100 14 14x100 M12X14X80 M12 10 - 33 21 40 560
6314R-18-125 16 18x125 M16X16X100 M16 13 - 40 26 45 1.110
6314R-18-125 18 18x125 M16X18X100 M16 13 - 40 26 45 1.110
.6314R-22-160 20 22x160 M20X20X125 M20 16 - 53 30 60 2.050
6314R-22-160 22 22x160 M20X22X125 M20 16 - 53 30 60 2.050
6314R-26-200 24 26x200 M24X24X160 M24 18 - 60 35 80 3.200
6314R-26-200 28 26x200 M24X28X160 M24 18 - 60 35 80 3.200
6314R-34-250 36 34x250 M30X36x200 M24 18 - 75 45 100 5.580

Canal
h-H = Altura mín. y máx.

El tornillo de regulación de la altura, sustituye al calzo y se regula mediante una llave DIN 911 por la parte superior.
* La brida no incluye el tensor, se debe pedir por separado.
