DIN 1470

DIN 1470

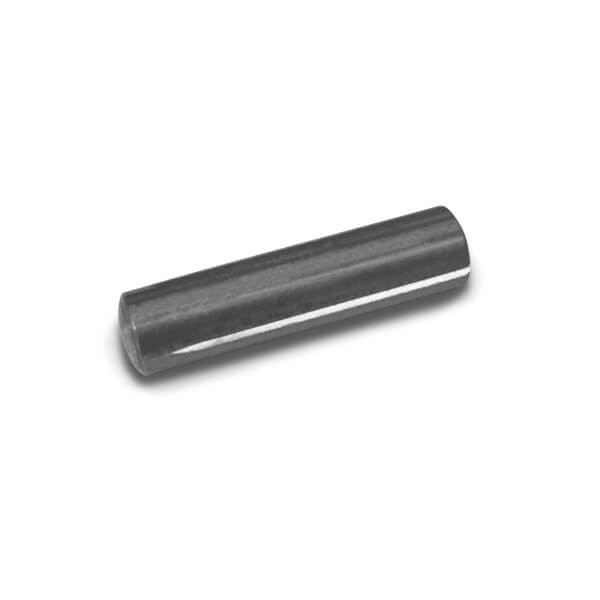

Pasador cilíndrico estriado
Material: 9SMnPb28K

Categorías: , .

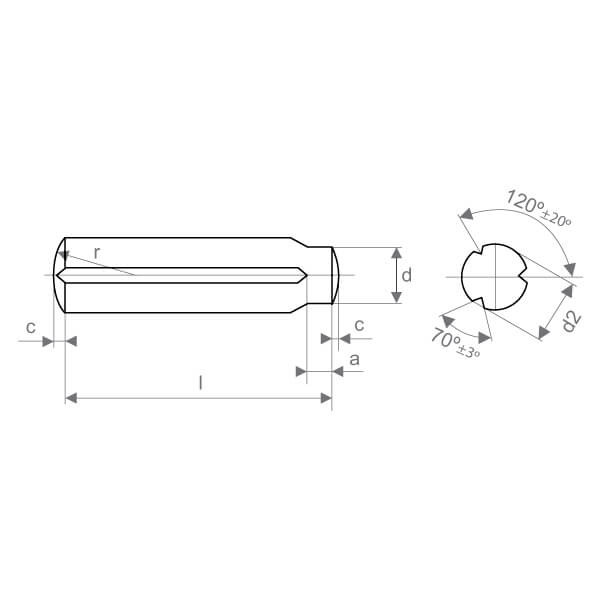

d M * 0,8 * 1 * 1,2 1,5 2 2,5 3 4 5 6 8 10 12 * 13 14 16 20 25 M d
tol. * * h9 h11 tol.
d2 tol. +0,05
0 		± 0,05 ± 0,1 tol. d2
a +1
0		 0,5 0,5 0,5 0,7 0,7 1 1 1,5 1,5 2 2 2,5 2,5 2,5 2,5 2,5 3 3 +1
0		 a
c ≈ * * * 0,2 0,25 0,3 0,4 0,5 0,6 0,8 1 1,2 1,6 * 1,6 2 2,5 3 ≈ c
r ≈ d ≈ r
l
js15 		• 04 • 04 • 04 • 06 • 06 • 06 • 06 • 08 • 08 • 10 • 12 16 20 • 20 25 25 30 30 l
js15
• 06 • 06 • 06 • 08 • 08 • 08 • 08 10 • 10 • 12 • 14 • 18 • 22 • 22 • 26 • 26 • 32 • 32
• 08 • 08 • 08 10 10 10 10 12 • 12 • 14 16 20 • 24 • 24 • 28 • 28 35 35
• 10 • 10 • 10 12 12 12 12 • 14 • 14 16 • 18 • 22 25 • 25 30 30 • 36 • 36
  • 12 • 12 • 14 • 14 • 14 • 14 16 16 • 18 20 • 24 • 26 • 26 • 32 • 32 40 40
      16 16 16 16 • 18 • 18 20 • 22 25 • 28 • 28 35 35 45 45
      • 18 • 18 • 18 • 18 20 20 • 22 • 24 • 26 30 • 30 • 36 • 36 50 50
      20 20 20 20 • 22 • 22 • 24 25 • 28 • 32 • 32 40 40 55 55
        • 22 • 22 • 22 • 24 • 24 25 • 26 30 35 • 35 45 45 60 60
        • 24 • 24 • 24 25 25 • 26 • 28 • 32 • 36 • 36 50 50 65 65
        25 25 25 • 26 • 26 • 28 30 35 40 • 40 55 55 70 70
        • 26 • 26 • 26 • 28 • 28 30 • 32 • 36 45 • 45 60 60 75 75
        • 28 • 28 • 28 30 30 • 32 35 40 50 • 50 65 65 80 80
        30 30 30 • 32 • 32 35 • 36 45 55 • 55 70 70 90 90
            • 32 35 35 • 36 40 50 60 • 60 75 75 100 100
            35 • 36 • 36 40 45 55 65 • 65 80 80 110 110
            • 36 40 40 45 50 60 70 • 70 90 90
            40 45 45 50 55 65 75 • 75 100 100
              50 50 55 60 70 80 • 80 110 110
              55 55 60 65 75 90 • 90
              60 60 65 70 80 100 • 100
                  70 75 90 110 • 110
                  75 80 100
                  80 90 110
                      100

Ref: ?
Ejemplo: Ref. = K700 - XX - XXX
↑ ↑
d l
DIN 1470
8x40
Ref. = K700 - 8 - 40

Las longitudes en negrita son las más utilizadas.
Otras medidas bajo consulta.
• Longitudes fuera de norma DIN.
* Diámetro fuera de norma DIN. Medidas a elección de fabricante.
