DIN 6315 C
DIN 6315 C

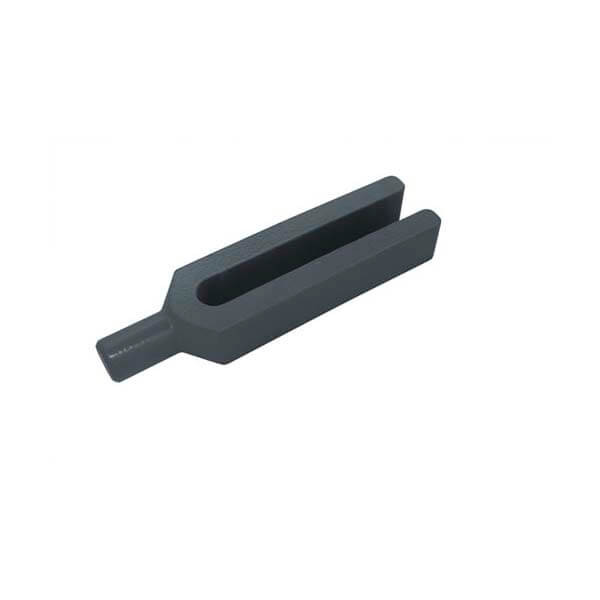

Brida con extremo redondo
Acero C45
Acabado: Epoxi gris

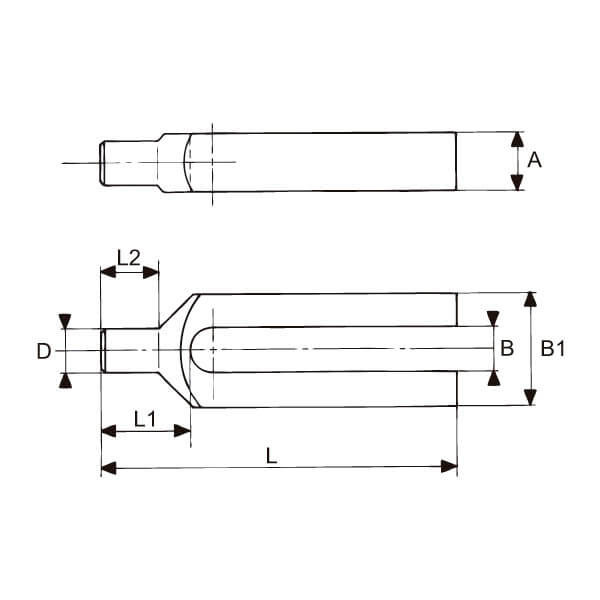

| Ref. | B | L | M | A | B1 | D | L1 | L2 | g |
|---|---|---|---|---|---|---|---|---|---|
| 6315C-9-100 | 9 | 100 | M8 | 15 | 30 | 12 | 30 | 18 | 220 |
| 6315C-11-125 | 11 | 125 | M10 | 20 | 30 | 16 | 36 | 24 | 350 |
| 6315C-14-160 | 14 | 160 | M12 M14 | 25 | 40 | 20 | 45 | 30 | 750 |
| 6315C-14-200 | 14 | 200 | M12 M14 | 25 | 40 | 20 | 45 | 30 | 950 |
| 6315C-18-200 | 18 | 200 | M16 M18 | 30 | 50 | 24 | 55 | 36 | 1.400 |
| 6315C-18-250 | 18 | 250 | M16 M18 | 30 | 50 | 24 | 55 | 36 | 1.750 |
| 6315C-22-250 | 22 | 250 | M20 M22 | 40 | 60 | 30 | 65 | 45 | 2.700 |
| 6315C-22-315 | 22 | 315 | M20 M22 | 40 | 60 | 30 | 65 | 45 | 3.400 |
| 6315C-26-250 | 26 | 250 | M24 | 40 | 70 | 38 | 80 | 56 | 3.200 |
| 6315C-26-315 | 26 | 315 | M24 | 40 | 70 | 38 | 80 | 56 | 4.100 |
| 6315C-34-315 | 34 | 315 | M30 | 50 | 80 | 45 | 85 | 56 | 5.700 |
| 6315C-34-400 | 34 | 400 | M30 | 50 | 80 | 45 | 85 | 56 | 7.000 |

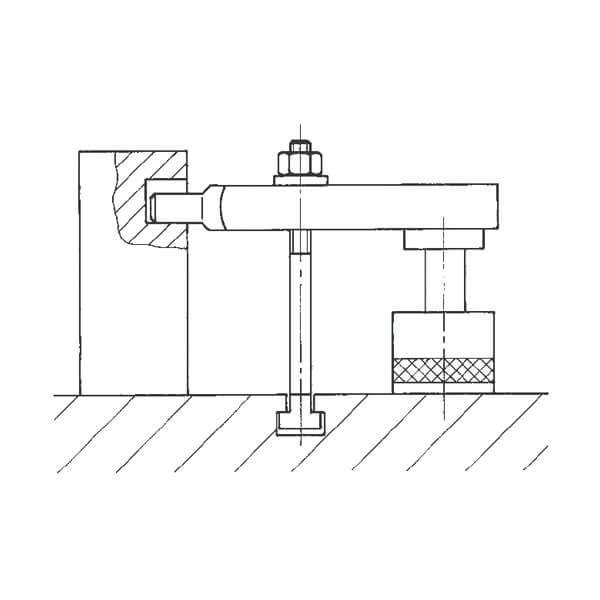

El extremo redondeado de esta brida está indicado para el amarre con problemas de espacio o donde no haya una superfície plana.
