E2030
E2030

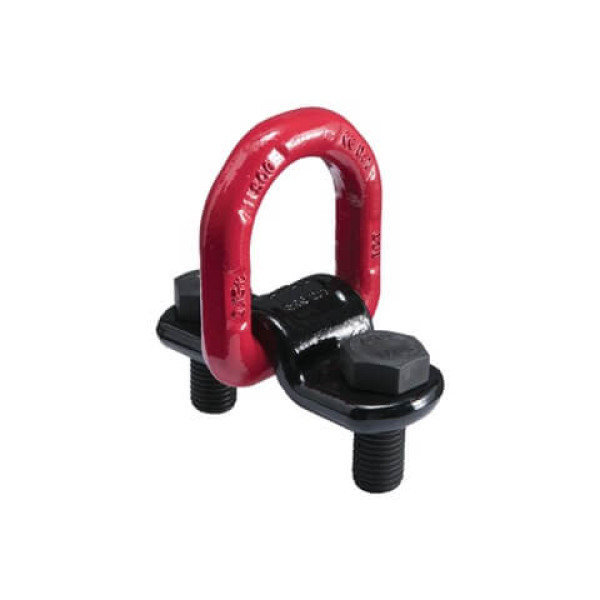

Estribo de anclaje con tornillos
Grado 80
Coeficiente de seguridad = 4

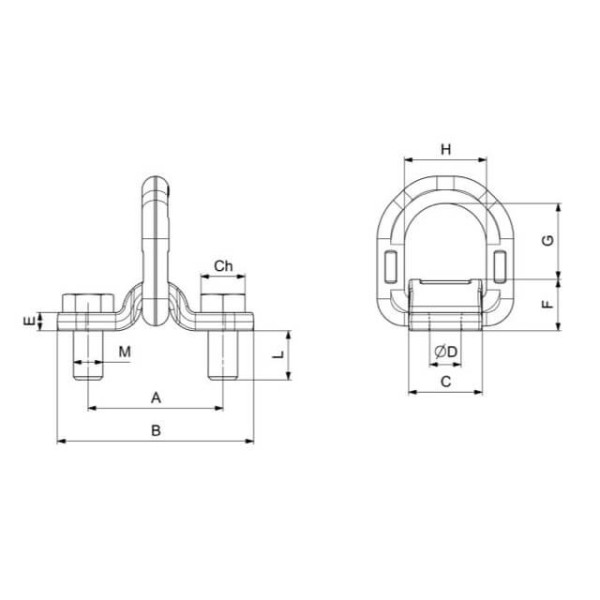

| Ref. | CMU | M | L | A | B | C | ØD | E | F | H | L | Ch | Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4:1 | |||||||||||||
| E2030-20-3,15 | 3,15 T | M20 | 33 | 90 | 130 | 50 | 21,5 | 12 | 34 | 53 | 56 | 30 | 1,5 |
| E2030-24-5,3 | 5,3 T | M24 | 40 | 110 | 160 | 60 | 25,5 | 15 | 42 | 63 | 67 | 36 | 2,6 |
| E2030-27-8 | 8 T | M27 | 45 | 130 | 190 | 70 | 28,5 | 20 | 55 | 68 | 80 | 41 | 4,6 |
CMU Carga máxima de utilización
T Tonelada
4:1 Coeficiente de seguridad 4:1
Tornillo cl.10.9 según la norma UNI5739/DIN933
