E6080
E6080

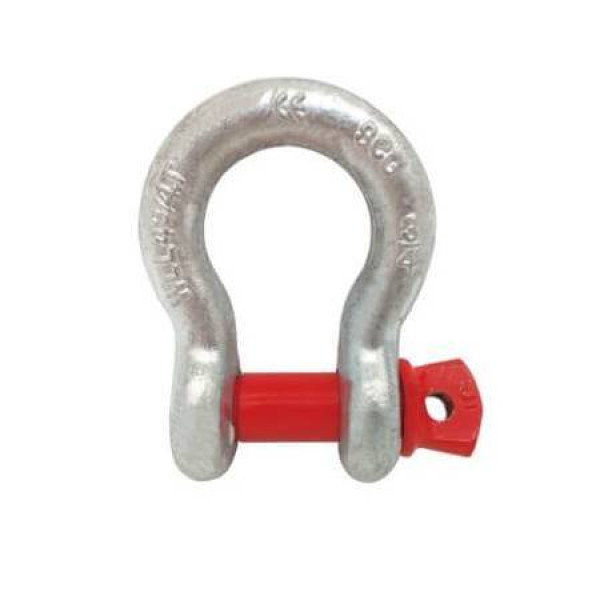

Grillete lira alta resistencia con perno torculado
Acero alta resistencia

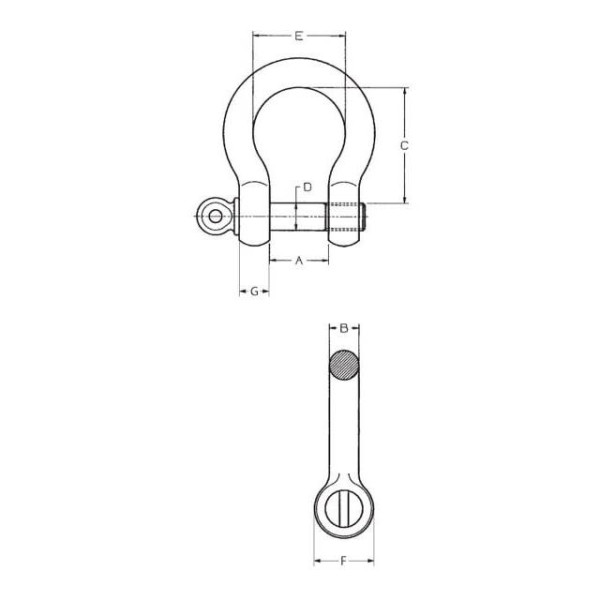

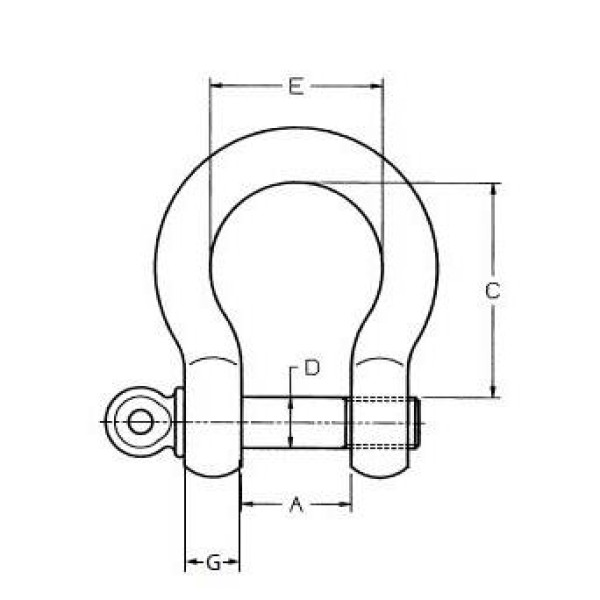

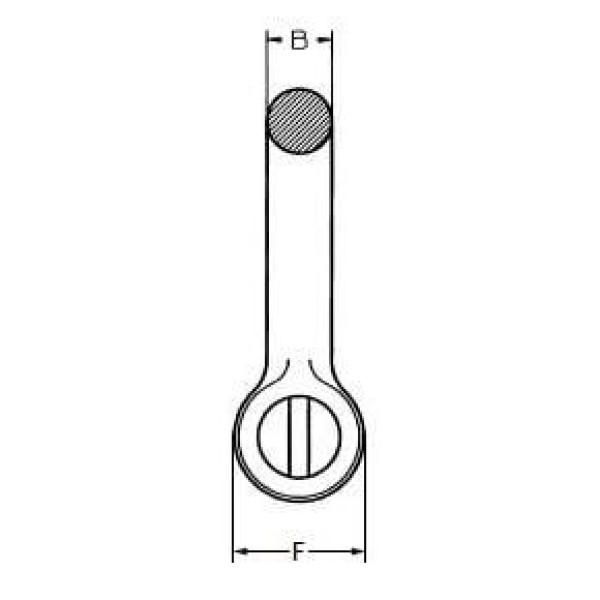

| Ref. | Ref. Negro | CST | M | A | B | C | D | E | F | G | Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E6080-0,33 | 0,33 T | 3/16" | 9,7 | 4,8 | 22,4 | 6,4 | 15,2 | 15 | 6 | 0,027 | |
| E6080-0,5 | 0,5 T | 1/4" | 11,9 | 6,4 | 28,7 | 7,9 | 19,8 | 16 | 6 | 0,045 | |
| E6080-0,75 | 0,75 T | 5/16" | 13,5 | 7,9 | 31 | 9,7 | 21,3 | 19 | 8 | 0,086 | |
| E6080-1 | 1 T | 3/8" | 16,8 | 9,7 | 36,6 | 11,2 | 26,2 | 23 | 10 | 0,141 | |
| E6080-1,5 | E6190-1,5 | 1,5 T | 7/16" | 19,1 | 11,2 | 42,9 | 12,7 | 29,5 | 27 | 11 | 0,172 |
| E6080-2 | E6190-2 | 2 T | 1/2" | 20,6 | 12,7 | 47,8 | 16 | 33,3 | 30 | 13 | 0,327 |
| E6080-3,25 | E6190-3,25 | 3,25 T | 5/8" | 26,9 | 16 | 60,5 | 19,1 | 42,9 | 39 | 16 | 0,622 |
| E6080-4,75 | E6190-4,75 | 4,75 T | 3/4" | 31,8 | 19,1 | 71,4 | 22,4 | 50,8 | 47 | 19 | 1,07 |
| E6080-6,5 | 6,5 T | 7/8" | 36,6 | 22,4 | 84,1 | 25,4 | 57,9 | 54 | 22 | 1,64 | |
| E6080-8,5 | 8,5 T | 1" | 42,9 | 25,4 | 95,3 | 28,7 | 68,3 | 60 | 25 | 2,28 | |
| E6080-9,5 | 9,5 T | 1 1/8" | 46 | 29,5 | 107,9 | 31,8 | 73,9 | 68 | 29 | 3,36 | |
| E6080-12 | 12 T | 1 1/4" | 51,6 | 32,8 | 119,1 | 35,1 | 82,6 | 76 | 32 | 4,31 | |
| E6080-13,5 | 13,5 T | 1 3/8" | 57,2 | 36,1 | 133,3 | 38,1 | 92,2 | 84 | 35 | 6,14 | |
| E6080-17 | 17 T | 1 1/2" | 60,5 | 39,1 | 146 | 41,4 | 98,6 | 92 | 38 | 7,81 | |
| E6080-25 | 25 T | 1 3/4" | 73,2 | 46,7 | 177,8 | 50,8 | 127 | 107 | 45 | 12,61 | |
| E6080-35 | 35 T | 2" | 82,6 | 52,8 | 196,8 | 57,2 | 146 | 122 | 51 | 20,43 | |
| E6080-42,5 | 42,5 T | 2 1/4" | 95 | 57 | 222 | 65 | 160 | 134 | 57 | 29 | |
| E6080-55 | 55 T | 2 1/2" | 104,9 | 68,8 | 266,7 | 69,9 | 186,1 | 145 | 64 | 38,93 | |
| E6080-85 | 85 T | 3" | 127 | 75 | 330 | 80 | 190 | 165 | 76,2 | 62,24 |
CST Carga segura de trabajo
T Tonelada
