DIN 6326
DIN 6326
Calzo ajustable con dentado oblicuo
Calzo ajustable con dentado oblicuo
Acero bonificado
Acabado: Epoxi gris

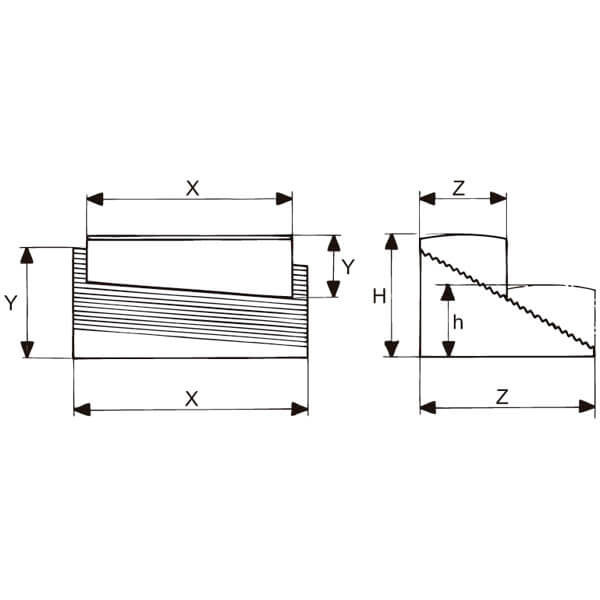

| Ref. | Mod. |
| X | Y | Z | g |
|---|---|---|---|---|---|---|
| 6326-10 | A |  |
80 | 42 | 60 | 850 |
| 6326-20 | B | |
80 | 82 | 60 | 2.300 |
| 6326-30 | C | |
80 | 122 | 60 | 3.800 |
| 6326-40 | K |  |
70 | 24 | 30 | 200 |
| 6326-50 | G | |
70 | 44 | 30 | 500 |
La tabla siguiente muestra las posibles combinaciones de calzos y sus respectivas alturas de trabajo.
| h min. | H max. |
|
| g |
|---|---|---|---|---|---|
| AK | 25 | 45 | A | K | 1.050 |
| AG | 45 | 65 | A | G | 1.350 |
| AKG | 25 | 65 | A | K+G | 1.550 |
| BK | 65 | 85 | B | K | 2.500 |
| BG | 85 | 105 | B | G | 2.800 |
| BKG | 65 | 105 | B | K+G | 3.000 |
| CK | 105 | 125 | C | K | 4.000 |
| CG | 125 | 145 | C | G | 4.300 |
| CKG | 105 | 145 | C | K+G | 4.500 |
Mod. = Modelo
Calzo inferior
Calzo superior
