DIN 6321-C
DIN 6321-C

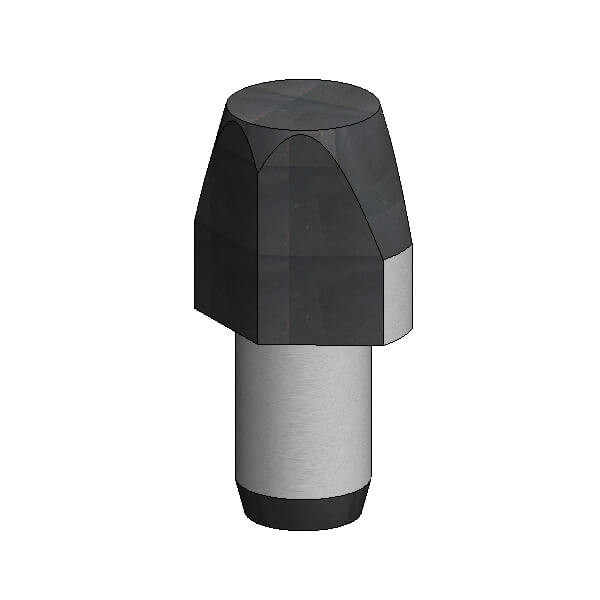

Tornillo de apoyo plano
Acero templado, rectificado y pavonado
| Ref. |  |

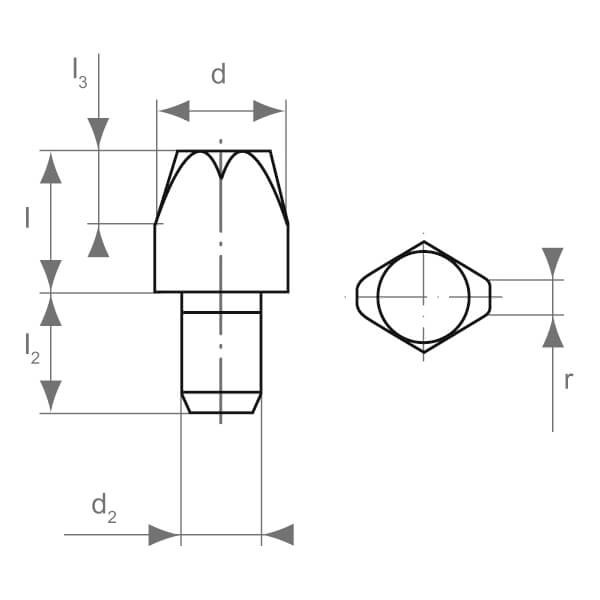

d (g6) | l | d2 (n6) | l2 | l3 | r |
|---|---|---|---|---|---|---|---|
| 6321CC-6-7 |  |
6 | 7 | 4 | 6 | 4 | 1,0 |
| 6321CC-8-10 | |
8 | 10 | 6 | 9 | 6 | 1,6 |
| 6321CC-10-10 | |
10 | 10 | 6 | 9 | 6 | 2,5 |
| 6321CC-12-10 | |
12 | 10 | 6 | 9 | 6 | 2,5 |
| 6321CC-16-13 | |
16 | 13 | 8 | 12 | 8 | 3,5 |
| 6321CC-20-15 | |
20 | 15 | 12 | 18 | 9 | 5,0 |
| 6321CC-25-15 | |
25 | 15 | 12 | 18 | 9 | 5,0 |
| Ref. |  |
d (g6) | l | d2 (n6) | l2 | l3 | r |
|---|---|---|---|---|---|---|---|
| 6321CL-6-12 |  |
6 | 12 | 4 | 6 | 4 | 1,0 |
| 6321CL-8-16 | |
8 | 16 | 6 | 9 | 6 | 1,6 |
| 6321CL-10-18 | |
10 | 18 | 6 | 9 | 6 | 2,5 |
| 6321CL-12-18 | |
12 | 18 | 6 | 9 | 6 | 2,5 |
| 6321CL-16-22 | |
16 | 22 | 8 | 12 | 8 | 3,5 |
| 6321CL-20-25 | |
20 | 25 | 12 | 18 | 9 | 5,0 |
| 6321CL-25-25 | |
25 | 25 | 12 | 18 | 9 | 5,0 |
Corto
Largo
