404

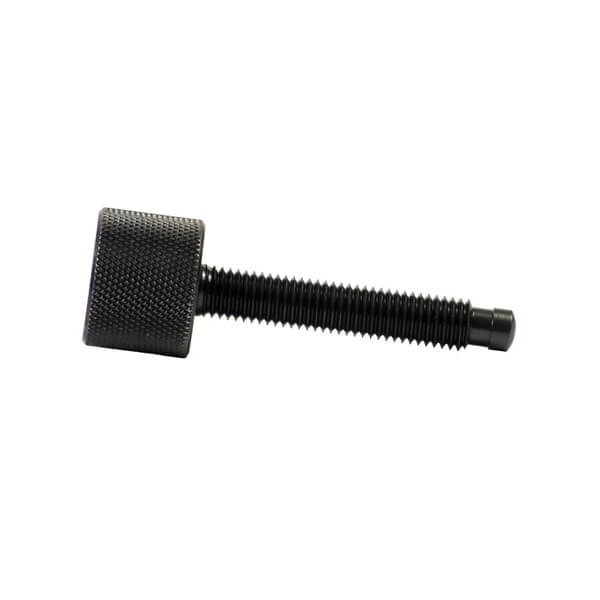

Tornillo de apriete
Punta de apriete según DIN 6332, forma S
Acero de facil mecanización, pavonado
Rosca cementada
Fuerza máxima de sujeción: 250 N

Categorías: Posicionadores, Guías y Tornillos Centradores.

Especificaciones
Descargas

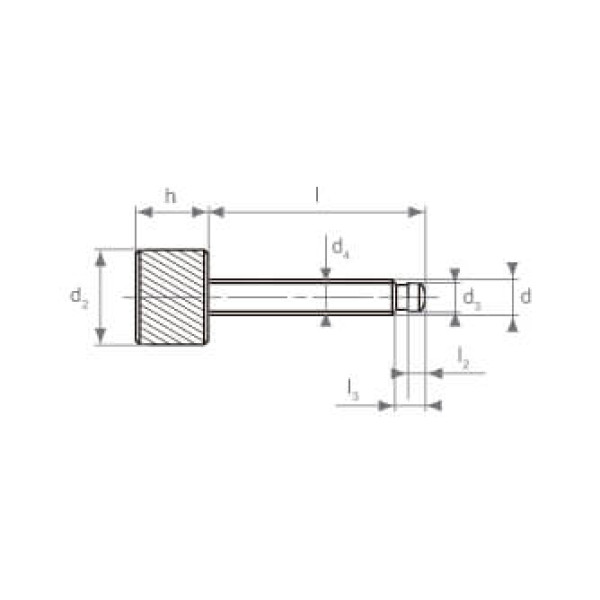

Ref.	d	l	d₂	h	d₃ (h11)	d₄	l₂	l₃
W404-6-40	M6	40	26	20	4,5	4,0	2,5	5,4
W404-6-60	M6	60	26	20	4,5	4,0	2,5	5,4
W404-8-40	M8	40	26	20	6,0	5,4	3,0	6,8
W404-8-60	M8	60	26	20	6,0	5,4	3,0	6,8
W404-8-80	M8	80	26	20	6,0	5,4	3,0	6,8
W404-10-40	M10	40	26	20	8,0	7,2	4,5	8,2
W404-10-60	M10	60	26	20	8,0	7,2	4,5	8,2
W404-10-80	M10	80	26	20	8,0	7,2	4,5	8,2
W404-12-40	M12	40	26	20	8,0	7,2	4,5	8,2
W404-12-60	M12	60	26	20	8,0	7,2	4,5	8,2
W404-12-80	M12	80	26	20	8,0	7,2	4,5	8,2
W404-12-100	M12	100	26	20	8,0	7,2	4,5	8,2

Los tornillos de apriete son indicados cuando se requiere aplicar una fuerza de sujeción determinada. Dos esferas ajustables unidas a un muelle, hace que se liberen cuando sea alcanzada la presión final. Para elemetos sensibles a la presión el tornillo de apriete puede ser utilizado con las bases de apriete DIN 6311.
Bajo pedido podemos suministrar versiones especiales.

Descargar Ficha Técnica del Producto (0.49 MB)
