401
401

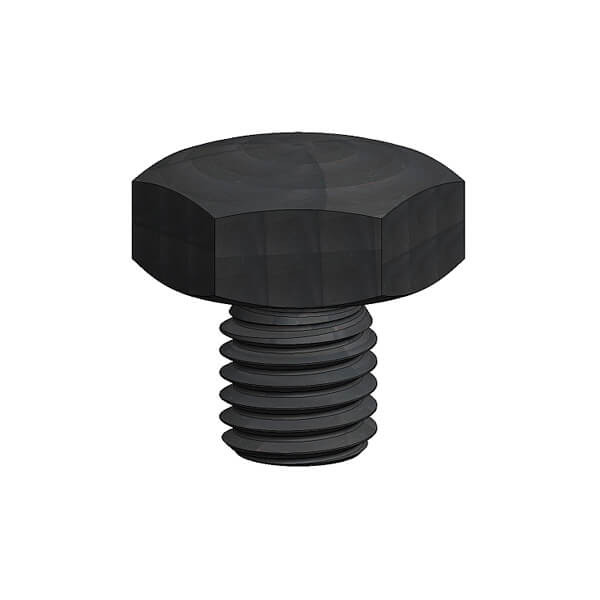

Tornillo posicionador
Con rosca y base convexa
Acero de cemetación, pavonado

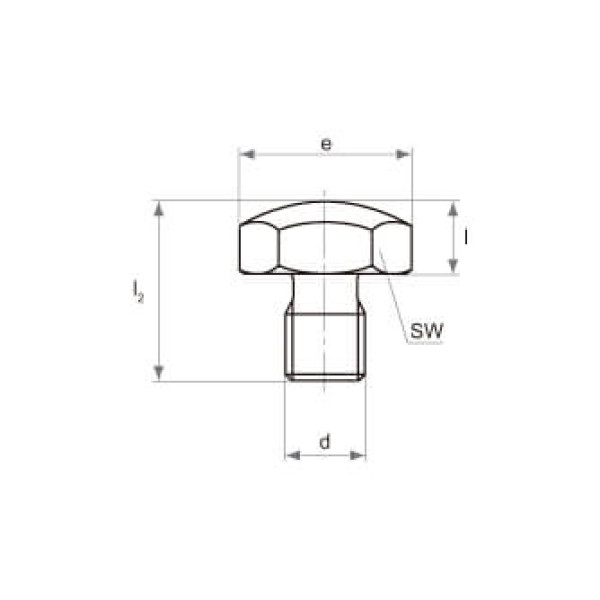

| Ref. | d | l (±0,01) | l2 | e | SW |
|---|---|---|---|---|---|
| W401-8-10 | M8 | 10 | 20 | 19,4 | 17 |
| W401-10-10 | M10 | 10 | 22 | 21,7 | 19 |
| W401-12-10 | M12 | 10 | 24 | 25,2 | 22 |
| W401-12-15 | M12 | 15 | 29 | 25,2 | 22 |
| W401-16-15 | M16 | 15 | 34 | 34,3 | 30 |
| W401-16-20 | M16 | 20 | 39 | 34,3 | 30 |
Para asentar o utilizar como tope en piezas de trabajo y equipos. También se puede utilizar como pie o posicinador
Otras medidas y versiones especiales bajo consulta.
