ISO 8734

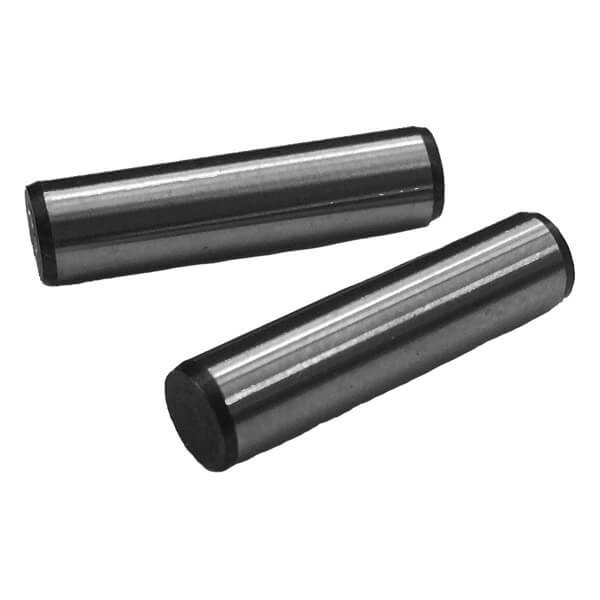

Pasador cilíndrico, forma A

Pasador cilíndrico, forma A
Material: 100Cr6
Tolerancia: m6
Templado y rectificado
Dureza: 550 HV30 - 650 HV30

Categorías: Pasadores, Pasadores Cilíndricos.

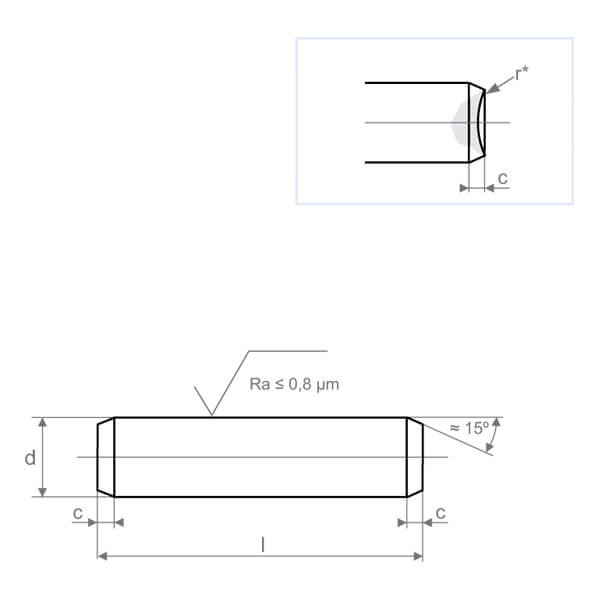

Especificaciones
Descargas

d	m6	1	1,5	2	2,5	3	4	5	6	8	10	12	16	20	m6	d
c	≈	0,2	0,3	0,35	0,4	0,5	0,63	0,8	1,2	1,6	2	2,5	3	3,5	≈	c
c	tol.	±0,1			±0,2										tol.	c
l		03	04	05	06	08	10	12	14	18	22	26	40	50	l
		04	05	06	08	10	12	14	16	20	24	28	45	55
		05	06	08	10	12	14	16	18	22	26	30	50	60
		06	08	10	12	14	16	18	20	24	28	32	55	65
		08	10	12	14	16	18	20	22	26	30	35	60	70
		10	12	14	16	18	20	22	24	28	32	40	65	75
			14	16	18	20	22	24	26	30	35	45	70	80
			16	18	20	22	24	26	28	32	40	50	75	85
				20	22	24	26	28	30	35	45	55	80	90
					24	26	28	30	32	40	50	60	85	95
						28	30	32	35	45	55	65	90	100
						30	32	35	40	50	60	70	95
							35	40	45	55	65	75	100
							40	45	50	60	70	80
								50	55	65	75	85
									60	70	80	90
										75	85	95
										80	90	100
											95
											100

Tolerancia de la longitud total (l)

l	min.	max.		l	min.	max.		l	min.	max.		l	min.	max.		l	min.	max.		l	min.	max.
3	2,75	3,25		10	9,75	10,25		20	19,5	20,5		30	29,5	30,5		50	49,5	50,5		75	74,25	75,75
4	3,75	4,25		12	11,5	12,5		22	21,5	22,5		32	31,5	32,5		55	54,25	55,75		80	79,25	80,75
5	4,75	5,25		14	13,5	14,5		24	23,5	24,5		35	34,5	35,5		60	59,25	60,75		85	84,25	85,75
6	5,75	6,25		16	15,5	16,5		26	25,5	26,5		40	39,5	40,5		65	65,25	65,75		90	89,25	90,75
8	7,75	8,25		18	17,5	18,5		28	27,5	28,5		45	44,5	45,5		70	69,25	70,75		95	94,25	95,75
																				100	99,25	100,75

Ref: ?
Ejemplo:	Ref. =	D340A	-	XX	-	XXX
				?		?
				d		l
ISO 8724 A
10x40
	Ref. =	D340A	-	10	-	40
