ISO 2338

ISO 2338

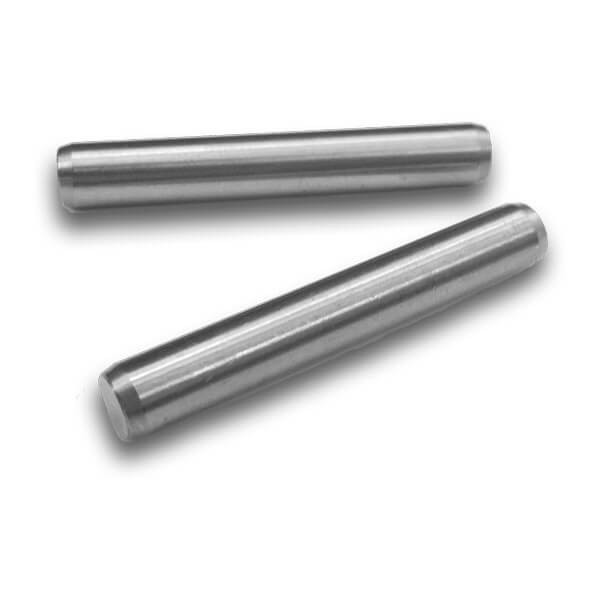

Pasador cilíndrico
Material: 9SMnPb28K
Tolerancia: m6

Categorías: , .

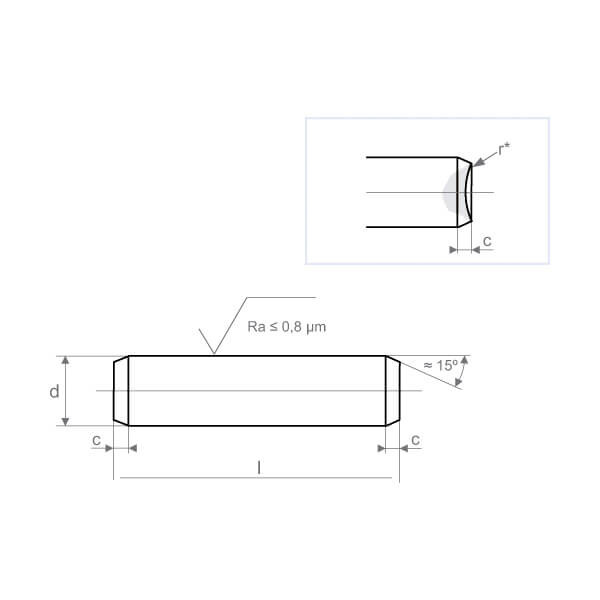

d m6 0,6 0,8 1 1,2 1,5 2 2,5 3 4 5 6 8 10 12 14 16 20 25 30 40 50 m6 d
c ±0,2≈ 0,12 0,16 0,2 0,25 0,3 0,35 0,4 0,5 0,63 0,8 1,2 1,6 2 2,5 -- 3 3,5 4 5 6,3 8 ±0,2≈ c
l 02 02 04 04 04 • 04 • 04 • 04 • 06 • 06 • 06 • 10 • 10 • 12 • 20 • 20 • 20 • 32 • 36 80 95 l
03 03 05 05 05 06 06 • 06 08 • 08 • 08 • 12 • 12 • 14 • 22 • 22 • 22 • 36 • 40 85 100
04 04 06 06 06 08 08 08 10 10 • 10 14 • 14 • 16 • 24 • 24 • 24 • 40 • 45 90 120
05 05 08 08 08 10 10 10 12 12 12 16 • 16 • 18 • 26 26 • 26 • 45 • 50 95 140
06 06 10 10 10 12 12 12 14 14 14 18 18 • 20 • 28 28 • 28 50 • 55 100 160
  08 • 12 12 12 14 14 14 16 16 16 20 20 22 • 30 30 • 30 55 60 120 180
  • 10 • 14   14 16 16 16 18 18 18 22 22 24 • 32 32 • 32 60 65 140 200
  • 12 • 16   16 18 18 18 20 20 20 24 24 26 • 36 35 35 65 70 160
  • 14     • 18 20 20 20 22 22 22 26 26 28 • 40 • 36 • 36 70 75 180
  • 16     • 20 • 22 22 22 24 24 24 28 28 30 • 45 40 40 75 80 200
          • 24 24 24 26 26 26 30 30 32 • 50 45 45 80 85
            • 26 26 28 28 28 32 32 35 • 55 50 50 85 90
            • 28 28 30 30 30 35 35 40 • 60 55 55 90 95
            • 30 30 32 32 32 • 36 40 45 • 70 60 60 95 100
            • 32 • 32 35 35 35 40 45 50 • 80 65 65 100 120
              • 36 • 36 • 36 • 36 45 50 55 • 90 70 70 120 140
              • 40 40 40 40 50 55 60 • 100 75 75 140 • 150
              • 45 • 45 45 45 55 60 65 • 120 80 80 • 150 160
              • 50 • 50 50 50 60 65 70   85 85 160 180
                • 55 • 55 55 65 70 75   90 90 180 200
                • 60 • 60 60 70 75 80   95 95 200
                    • 70 75 80 85   100 100
                    • 80 80 85 90   120 120
                    • 90 • 90 90 95   140 140
                    • 100 • 100 95 100   160 160
                      • 120 • 100 120   180 180
                        • 120 140     200

Tolerancia de la longitud total (l)

l min. max. l min. max. l min. max. l min. max. l min. max. l min. max.
2 1,75 2,25 10 9,75 10,25 22 21,5 22,5 35 34,5 35,5 65 65,25 65,75 95 94,25 95,75
3 2,75 3,25 12 11,5 12,5 24 23,5 24,5 40 39,5 40,5 70 69,25 70,75 100 99,25 100,75
4 3,75 4,25 14 13,5 14,5 26 25,5 26,5 45 44,5 45,5 75 74,25 75,75 120 119,25 120,75
5 4,75 5,25 16 15,5 16,5 28 27,5 28,5 50 49,5 50,5 80 79,25 80,75 140 139,25 140,75
6 5,75 6,25 18 17,5 18,5 30 29,5 30,5 55 54,25 55,75 85 84,25 85,75 160 159,25 160,75
8 7,75 8,25 20 19,5 20,5 32 31,5 32,5 60 59,25 60,75 90 89,25 90,75 180 179,25 180,75
                              200 199,25 200,75

Ref: ?
Ejemplo: Ref. = D380 - XX - XXX
↑ ↑
d l
ISO 2338
10x20
Ref. = D380 - 10 - 20

Las longitudes en negrita son las más utilizadas.
r* Se puede suministrar con radio y abombado interior.
• Medidas fuera de norma ISO.
Otras medidas bajo consulta.
