DIN 7

DIN 7

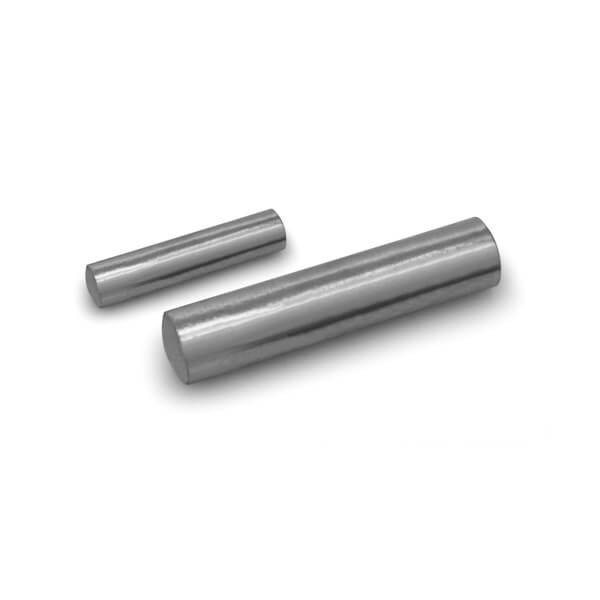

Pasador Ciíndrico

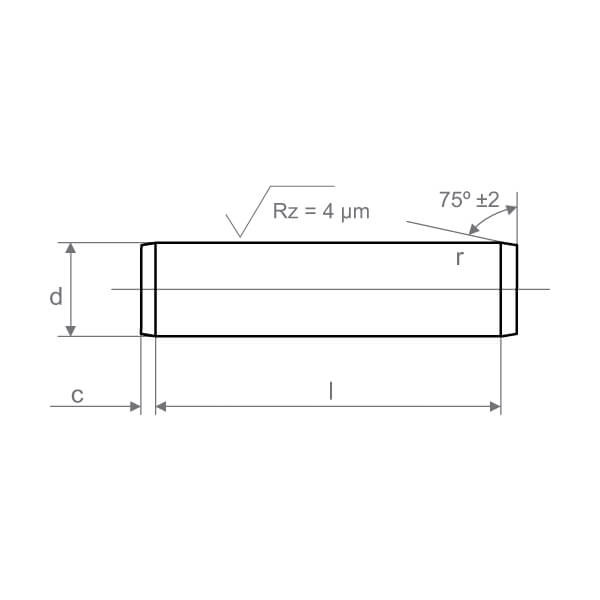

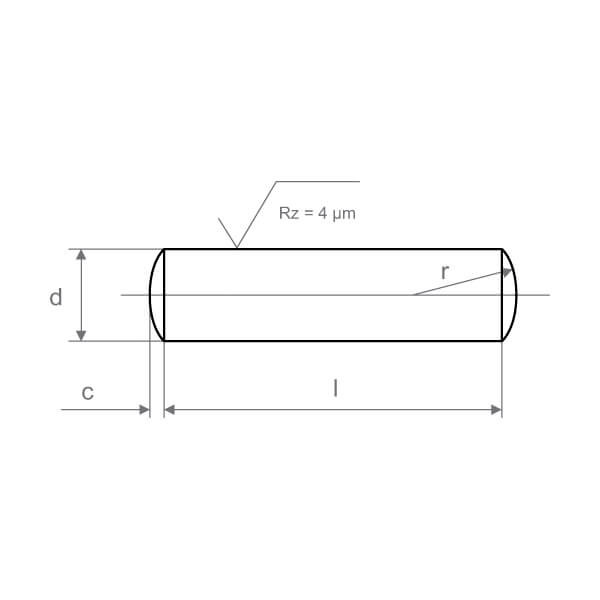

Pasador cilíndrico
Material: 9SMnPb28K
Tolerancia: m6

Categorías: , .
d m6 0,8* 1 1,2 1,5 2 2,5 3 4 5 6 8 10 12 14 16 20 25 30 40 50 m6 d
c max. 0,12 0,15 0,18 0,23 0,3 0,4 0,45 0,6 0,75 0,9 1,2 1,5 1,8 2 2,5 3 4 4,5 6 7,5 max. c
r ≈ 0,8 1 1,2 1,6 2 2,5 3 4 5 6 8 10 12 16 16 20 25 32 40 50 ≈ r
l 02 03 03 03 04 04 04 05 05 06 08 10 10 14 16 20 24 32 40 50 l
03 04 04 04 05 05 05 06 06 08 10 12 12 16 18 • 22 28 36 45 55
04 05 05 05 06 06 06 08 08 10 12 14 14 18 20 24 32 40 50 60
05 06 06 06 08 08 08 10 10 12 14 16 16 20 • 22 • 26 36 45 55 70
06 08 08 08 10 10 10 12 12 14 16 18 18 • 22 24 28 40 50 60 80
08 10 10 10 12 12 12 14 14 16 18 20 20 24 • 26 • 30 45 55 70 90
  12 12 12 14 14 14 16 16 18 20 • 22 • 22 • 26 28 32 50 60 80 100
  • 14 14 14 16 16 16 18 18 20 • 22 24 24 28 • 30 36 55 70 90 120
  • 16   16 18 18 18 20 20 • 22 24 • 26 • 26 • 30 32 40 60 80 100 140
  • 18   • 18 20 20 20 • 22 • 22 24 • 26 28 28 32 36 45 70 90 120 160
  • 20   • 20 • 22 • 22 • 22 24 24 • 26 28 • 30 • 30 36 40 50 80 100 140 180
      • 22 • 24 24 24 • 26 • 26 28 • 30 32 32 40 45 55 90 120 160 200
      • 24 • 26 • 26 • 26 28 28 • 30 32 36 36 45 50 60 100 140 180
      • 26 • 28 • 28 28 • 30 • 30 32 36 40 40 50 55 70 120 160 200
      • 28 • 30 • 30 • 30 32 32 36 40 45 45 55 60 80 140 180
      • 30 • 32 • 32 32 36 36 40 45 50 50 60 70 90 • 150 200
      • 32   • 36 • 36 40 40 45 50 55 55 70 80 100 160
          • 40 • 40 • 45 45 50 55 60 60 80 90 120 180
            • 45 • 50 50 55 60 70 70 90 100 140 200
            • 50 • 55 • 55 60 70 80 80 100 120 160
            • 55 • 60 • 60 • 70 80 90 90 120 140 180
            • 60 • 70 • 70 • 80 • 90 100 100 140 160 200
              • 80 • 80 • 90 • 100 • 120 120 160 180
              • 90 • 90 • 100 • 120
              • 100 • 100

Tolerancia de la longitud total (l)

l = 2 - 10 l = 12 - 50 l = 55 - 200
d m6 + 0,3 / 0 + 0,5 / 0 + 0,8 / 0
d h8 + 0,5 / 0 + 1 / 0 + 1,5 / 0

Ref: ?
Ejemplo: Ref. = D70 - XX - XXX
↑ ↑
d l
ISO 8734 A
10x40
Ref. = D70 - 10 - 20

La siguiente tabla muestra la tolerancia de la longitud según la longitud y la tolerancia del diámetro.
Las longitudes en negrita son las más utilizadas.
Otras medidas bajo consulta.
• Medidas fuera de norma DIN.
* d = 0,8mm. sólo normalizado para h8.
Disponible en stock pasadores DIN 7 en tolerancia h8. Consulte con nuestro departamento comercial. Ver en imágenes superiores.
También disponibles en stock en material inoxidable. Consulte con nuestro departamento comercial.
