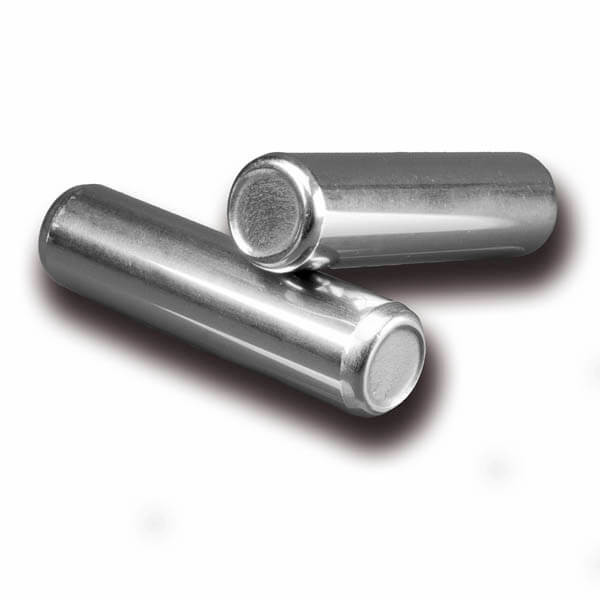

DPG

Pasador guía
Para montaje automático

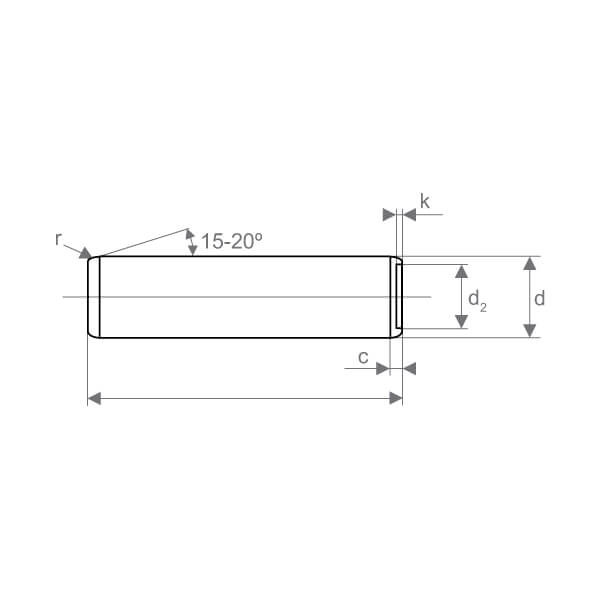

d m6 4 5 6 7 8 10 12 14 16 18 m6 d
r   0,3 0,6 0,6 0,8 1,0 1,0 1,2 1,2 1,2 1,2   r
d2 3,0 4,0 4,5 5,0 6,0 8,0 10,0 11,0 12,0 14,0 d2
k 0,15 0,2 0,25 0,3 0,4 0,5 0,5 0,5 0,5 0,5 k
c 0,8 0,8 1,2 1,4 1,6 2,0 2,5 2,7 3,0 3,5 c
l 10 8 8 10 12 12 14 16 25 25 l
50 60 80 80 100 100 115 120 120 120

Ventajas
· Cumple con la norma ISO 2338 y ISO 8734
· Fabricado sin mecanizar
· Beneficio en costes
(series medias y largas)
· Fabricación respetuosa con el medio ambiente
· Gran selección de materiales
· Sin rebabas

Acero de facil mecanizado, acero para rodamientos, acero de cementación, acero inoxidable y otros aceros estructurales. En ciertos materiales el pasador puede ser templado.
Artículo bajo consulta sujeto a cantidades mínimas

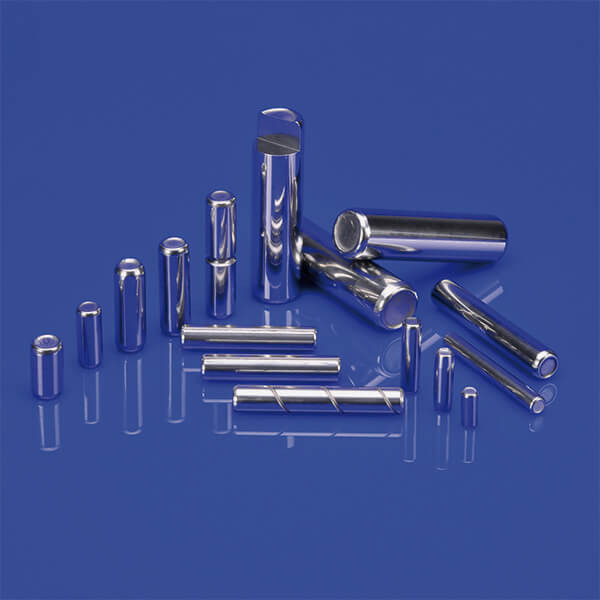

Ejemplos de diseños. Ver en imágenes superiores.
