ISO 8733

ISO 8733

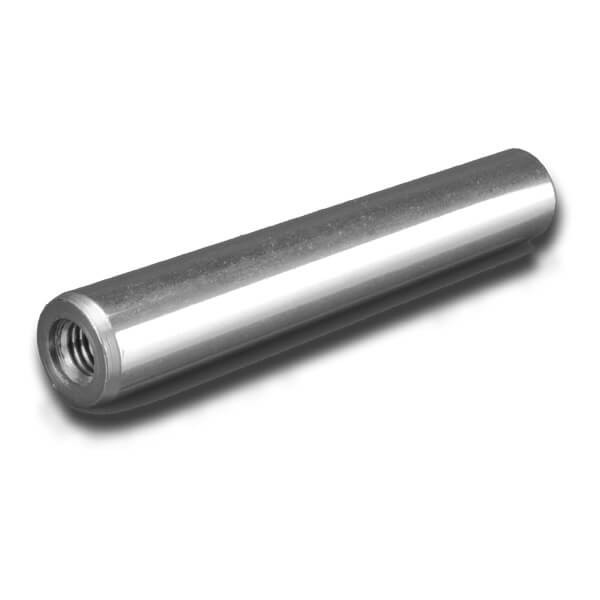

Pasador cilíndrico con rosca interior
Material: 9SMnPb28K
Tolerancia: m6
Dureza: 125 HV30 - 245 HV30

Categorías: , .
d m6 6 8 10 12 16 20 25 30 40 50 m6 d
c1 ≈ 0,8 1 1,2 1,6 2 2,5 3 4 5 6,3 ≈ c1
c2 ≈ 1,2 1,6 2 2,5 3 3,5 4 5 6,3 8 ≈ c2
d3   4,3 5,3 6,4 6,4 8,4 10,5 17 21 21 25   d3
t1   6 8 10 12 16 18 24 30 30 36   t1
t2 min 10 12 16 20 25 28 35 40 40 50 min t2
t3   1 1,2 1,2 1,2 1,5 1,5 2 2 2,5 2,5   t3
d2   M4 M5 M6 M6 M8 M10 M16 M20 M20 M24   d2
  (x0,7) (x0,8) (x1) (x1) (x1,25) (x1,5) (x2) (x2,5) (x2,5) (x3)
l 16 18 22 26 32 40 50 60 80 100 l
18 20 24 28 35 45 55 65 85 120
20 22 26 30 40 50 60 70 90 140
22 24 28 32 45 55 65 75 95 160
24 26 30 35 50 60 70 80 100 180
26 28 32 40 55 65 75 85 120 200
28 30 35 45 60 70 80 90 140
30 32 40 50 65 75 85 95 160
32 35 45 55 70 80 90 100 180
35 40 50 60 75 85 95 120 200
40 45 55 65 80 90 100 140
45 50 60 70 85 95 120 160
50 55 65 75 90 100 140 180
55 60 70 80 95 120 160 200
60 65 75 85 100 140 180
  70 80 90 120 160 200
  75 85 95 140 180
  80 90 100 160 200
    95 120
    100

Tolerancia de la longitud total (l)

l min. max. l min. max. l min. max. l min. max. l min. max. l min. max.
16 15,5 16,5 26 25,5 26,5 40 39,5 40,5 65 65,25 65,75 90 89,25 90,75 140 139,25 140,75
18 17,5 18,5 28 27,5 28,5 45 44,5 45,5 70 69,25 70,75 95 94,25 95,75 160 159,25 160,75
20 19,5 20,5 30 29,5 30,5 50 49,5 50,5 75 74,25 75,75 100 99,25 100,75 180 179,25 180,75
22 21,5 22,5 32 31,5 32,5 55 54,25 55,75 80 79,25 80,75 120 119,25 120,75 200 199,25 200,75
24 23,5 24,5 35 34,5 35,5 60 59,25 60,75 85 84,25 85,75

Ref: ?
Ejemplo: Ref. = D330 - XX - XXX
↑ ↑
d l
ISO 8733
10x40
Ref. = D330 - 10 - 40

Artículo bajo consulta sujeto a cantidades mínimas.

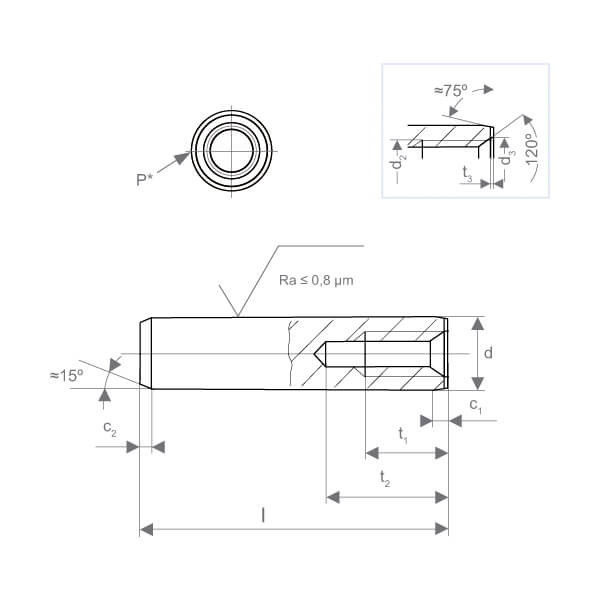

P* Plano longitudinal para extracción de aire.
