DIN 7979/D

DIN 7979/D

Pasador Cilíndrico con Rosca Interior

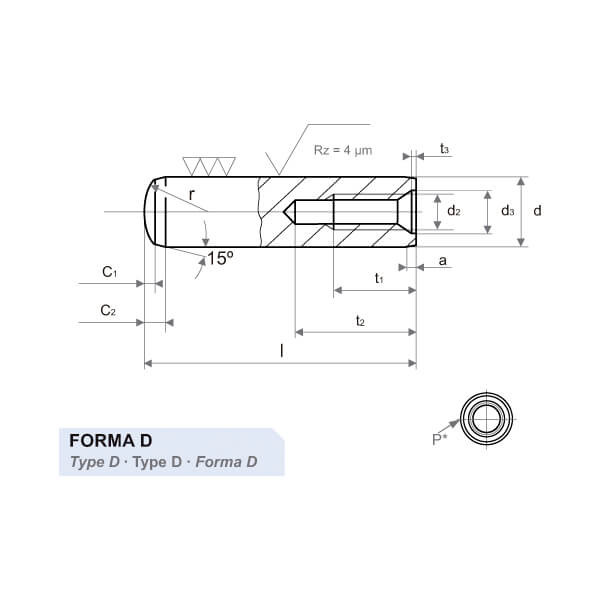

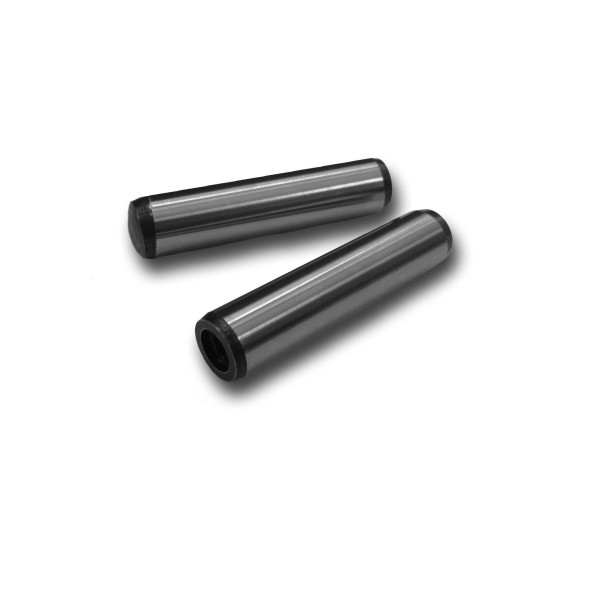

Pasador cilíndrico con rosca interior
Resistencia a la tracción mínima: 600 N/mm2
Tolerancia: m6
Templado 60 ±2 HRC y rectificado

Categorías: , .
d m6 4 5 6 8 10 12 14 16 20 25 30 40 50 60 70 80 m6 d
d2 M2,5/M3 M3 M4 M5 M6 M6 M8 M8 M10 M16 M20 M20 M24 M30 M36 M42 d1
d3 - - 4,3 5,3 6,4 6,4 8,4 8,4 10,5 17 21 21 25 31 37 43 d3
a ≈ - - 0,8 1 1,2 1,6 1,8 2 2,5 3 4 5 6,3 8 10 12 ≈ a
c1 ≈ 0,4 0,5 0,6 0,8 1 1,2 1,4 1,6 2 2,5 3 4 5 6 7 8 ≈ c1
c2 ≈ 1,4 1,7 2,1 2,6 3 3,8 4 4,7 6 6 7 8 10 12 14 16 ≈ c2
t1 4 5 6 8 10 10 12 12 16 24 30 30 36 40 54 63 t1
t2 min. 8 8 10 12 16 16 20 20 25 34 42 42 50 56 71 82 min. t2
t3 - - 1 1,2 1,2 1,2 1,2 1,5 1,5 2 2 2,5 2,5 3,2 4 5 t3
l
js15 		• 10 • 10 • 12 • 16 • 16 • 20 28 32 • 32 45 55 90 110 130 150 170 l
js15
• 12 • 12 • 14 • 18 • 20 • 24 32 36 36 50 60 100 120 140 160 180
• 14 • 14 16 20 24 28 36 40 40 55 70 110 130 150 170 190
• 16 • 16 • 18 24 28 • 30 40 45 45 60 80 120 140 160 180 200
• 18 • 18 20 28 • 30 32 45 50 50 70 90 130 150 170 190
• 20 • 20 24 • 30 32 36 50 55 55 80 100 140 160 180 200
• 24 • 24 28 32 36 40 55 60 60 90 110 150 170 190
• 28 • 28 • 30 36 40 45 60 70 70 100 120 160 180 200
• 30 • 30 32 40 45 50 70 80 80 110 130 170 190
• 32 • 32 36 45 50 55 80 90 90 120 140 180 200
• 36 • 36 40 50 55 60 90 100 100 130 150 190
• 40 • 40 45 55 60 70 100 110 110 140 160 200
• 45 • 45 50 60 70 80 110 120 120 150 170
• 50 • 50 55 70 80 90 120 130 130 160 180
    60 80 90 100 130 140 140 170 190
      • 90 100 110 140 150 150 180 200
      • 100 • 120 120   160 160 190
                170 200
                180
                190
                200

Ref: ?
Ejemplo: Ref. = D790 - XX - XXX
↑ ↑
d l
DIN 7979/D
10x20
Ref. = D790 - 10 - 20

Las longitudes en negrita son las más utilizadas.
P* Plano longitudinal para extracción de aire.
• Medidas fuera de norma DIN.
Otras medidas bajo consulta.
La norma DIN 7979 no especifica la designación del material. Los pasadores serán entregados en 100Cr6, reservándonos el derecho de suministrarlos en otros materiales.
