E1350
E1350

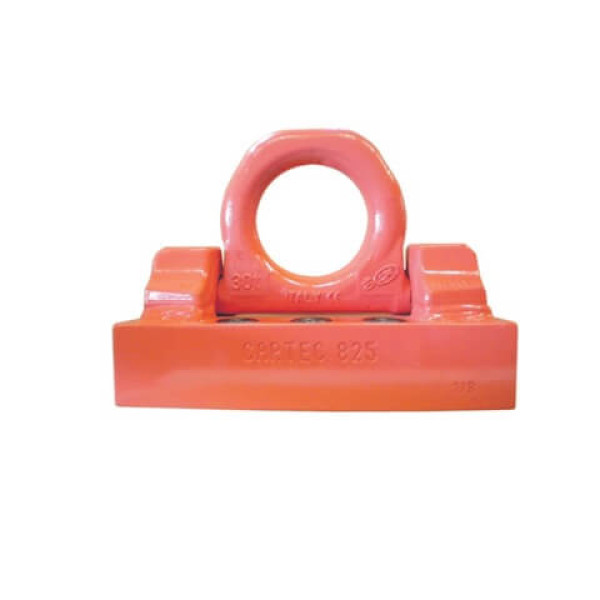

Estribo de anclaje sobre placa
Grado 100
Coeficiente de seguridad = 4

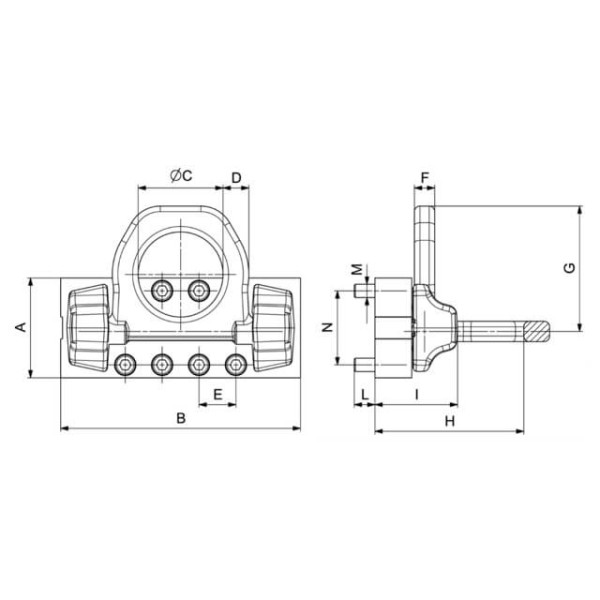

| Ref. | CMU | M | L | A | B | C | D | E | F | G | H | I | N | Kg | 4:1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E1350-30 | 30 T | 30 | 80 | 180 | 400 | 130 | 42 | 75 | 41 | 194 | 255 | 159 | 120 | 61 |
| E1350-50 | 50 T | 36 | 100 | 270 | 650 | 230 | 70 | 100 | 55 | 339 | 407 | 224 | 200 | 202 |
CMU Carga máxima de utilización
T Tonelada
4:1 Coeficiente de seguridad 4:1
Tornillo cl.10.9 según la norma UNl5931-DIN912
