E1360

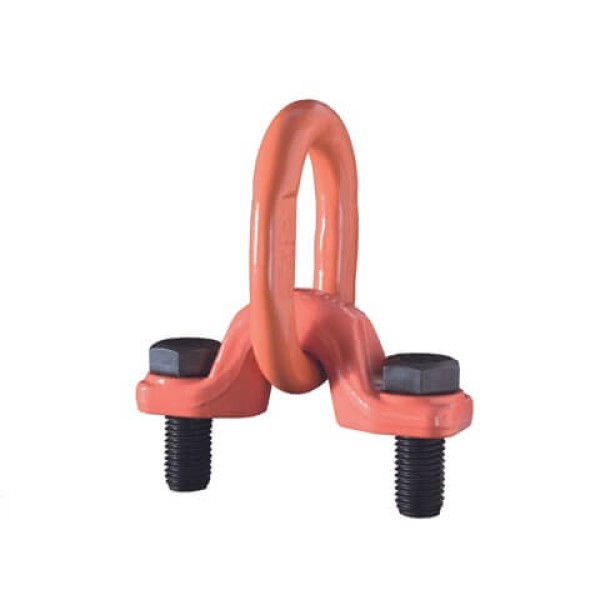

Estribo de anclaje con tornillos
Grado 100
Coeficiente de seguridad = 4

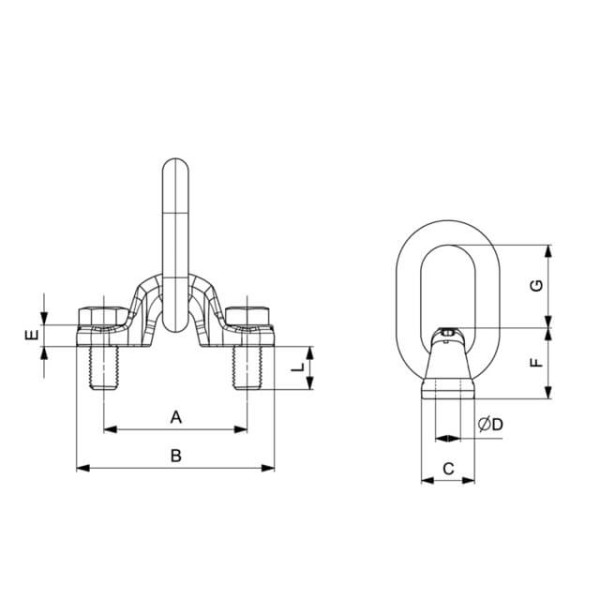

Ref.	CMU	M	L	A	B	C	ØD	E	F	G	Dimensión del anillo	Dimensión de la llave	Kg
Ref.	4:1	M	L	A	B	C	ØD	E	F	G	Dimensión del anillo	Dimensión de la llave	Kg
E1360-20-4	4 T	M20	35	100	138	39	21,5	15	52	61	18x85x40	30	1,2
E1360-24-6,7	6,7 T	M24	41	120	165,5	48	25,5	19	63	87	22x115x50	36	2,5
E1360-30-10	10 T	M30	45	160	216	62	31,5	25	78	106	26x140x65	46	7,1
E1360-36-16	16 T	M36	61	177	250	69	37	29	90	112	32x150x70	27*	7,5
E1360-42-20	20 T	M42	67	200	290	90	43,5	43	116	140	40x190x100	32*	9,3
E1360-45-25	25 T	M45	67	200	290	90	48	43	116	140	40x190x100	36*	10,2
E1360-48-30	30 T	M48	77	200	290	90	51	43	116	140	40x190x100	36*	10,2

CMU Carga máxima de utilización
T Tonelada
4:1 Coeficiente de seguridad 4:1

Conforme a la directiva europea 2006/42/CE
Tornillo cl.10.9 según la norma UNl5739/DIN933 de M20 a M30 i UNl5931/DIN912 deM36 a M48
